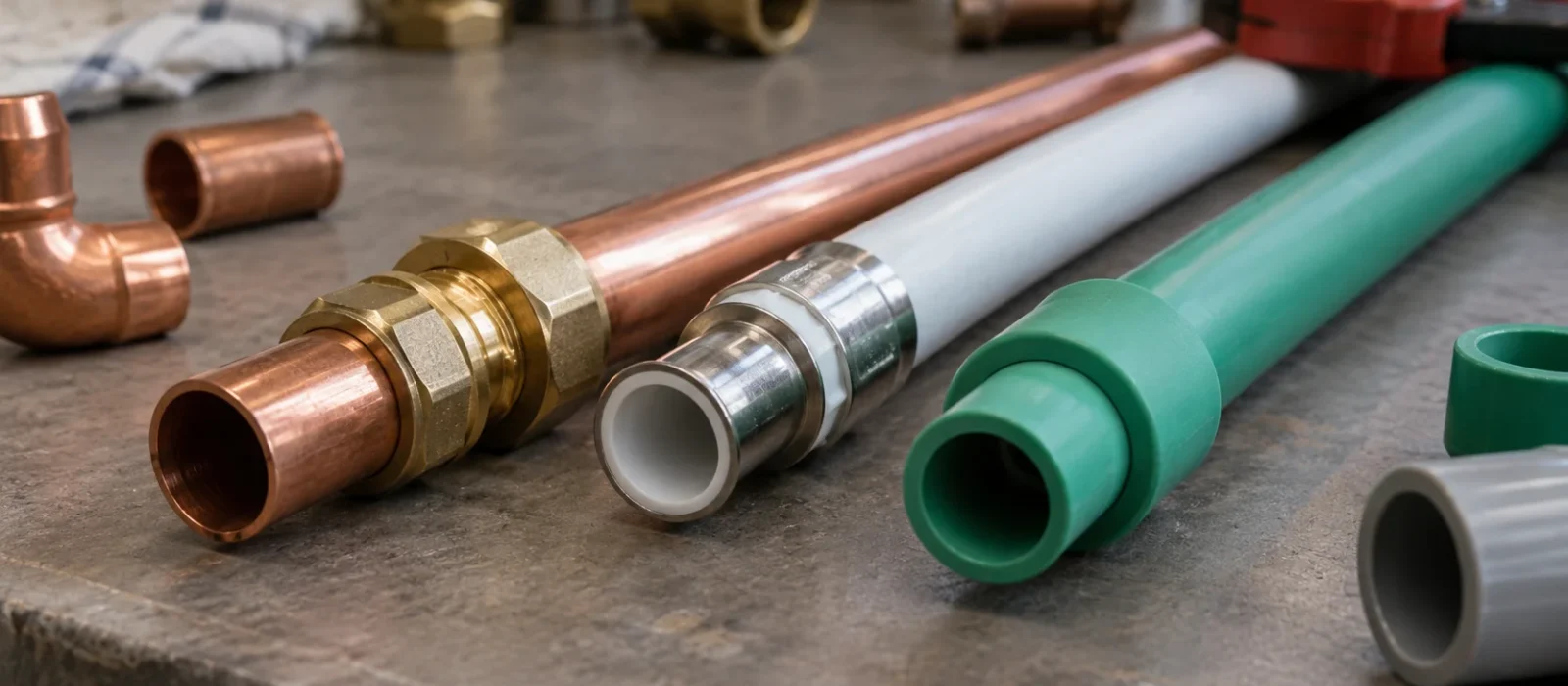

Réz, ötrétegű vagy PPR cső? Anyagválasztási útmutató korszerű vízhálózatokhoz

Egy lakás vagy családi ház vízhálózatának felújításakor a csőanyag kiválasztása jóval többről szól, mint az egy méterre jutó anyagárról. A döntés meghatározza a szükséges szerelési helyet, a kötések számát, a hőtágulás kezelését, a későbbi javíthatóságot, a kivitelezés sebességét és azt is, hogy mennyire érzékeny a rendszer a szerelői hibákra.

A réz, az ötrétegű PEX-Al-PEX és a PPR egyaránt alkalmas lehet hideg- és melegvíz-hálózatok kialakítására, amennyiben az adott termék rendelkezik a szükséges ivóvizes megfelelőséggel, és a gyártó által meghatározott alkalmazási osztályon belül használják. A három technológia azonban eltérő tervezői gondolkodást igényel. Ami ideális egy gépészeti aknában vagy látszó szerelésként, nem feltétlenül jó választás egy néhány centiméteres szerelőfalban.

Az ivóvízzel érintkező anyagok kiválasztásánál az uniós ivóvíz-irányelv, Magyarországon pedig az 5/2023. (I. 12.) Korm. rendelet követelményeit is figyelembe kell venni. Nem elegendő tehát, hogy egy cső „vízvezetékhez való”: a teljes rendszer, vagyis a cső, a fitting, a tömítés, a menetes átmenet és a szerelési segédanyag dokumentált alkalmazhatóságát is ellenőrizni kell.

A legfontosabb következtetés

Általános lakásfelújításban az ötrétegű csőrendszer rendszerint a legkiegyensúlyozottabb megoldás. Könnyen vezethető, viszonylag kis hőtágulású, rejtett nyomvonalon is jól alkalmazható, és megfelelő présszerszámmal gyorsan szerelhető.

A PPR akkor különösen versenyképes, ha alacsony anyagköltség, korróziómentes belső felület és homogén, hegesztett csőkötés a cél. Melegvizes, hosszú vagy látszó nyomvonalon azonban a hőtágulás tervezése nem hagyható el. Ilyen helyeken sokszor érdemes stabilizált, üvegszál-erősítésű PP-R vagy PP-RCT csövet választani.

A réz előnye a magas mechanikai ellenállás, a kis hőtágulás, a mérettartás, a tűzzel szembeni robusztusság és az építészetileg is vállalható megjelenés. Hátránya a magasabb anyagár, a vízkémiával szembeni érzékenység, valamint forrasztott rendszer esetén a nyílt láng és a kivitelezési maradványok kockázata.

A szabvány nem csőanyagot, hanem rendszert minősít

Az ötrétegű csövekre az ISO 21003 szabványsorozat ad termék- és rendszerszintű keretet. A szabvány nem pusztán a csőfal anyagát vizsgálja, hanem a csöveket, fittingeket, kötéseket és a rendszer rendeltetésszerű használhatóságát is. A PPR és más polipropilén-alapú rendszereknél hasonló szerepet tölt be az ISO 15874 szabványsorozat. Mindkét szabvány az alkalmazási osztályok, a tervezési nyomás és a hőmérséklet együttes figyelembevételére épül.

Ez azért lényeges, mert a csövön látható PN-jelölés önmagában nem mondja meg, hogy a termék hosszú távon milyen melegvíz-terhelésre alkalmas. Egy névlegesen magas nyomásosztályú cső megengedett üzemi nyomása a hőmérséklet emelkedésével csökkenhet. A termék kiválasztásakor ezért a gyártó nyomás–hőmérséklet táblázatát és alkalmazási osztályát kell ellenőrizni.

Tervezőként különösen veszélyes különböző gyártók csöveit, fittingjeit és préspofaprofiljait automatikusan kompatibilisnek tekinteni. Azonos névleges átmérő vagy hasonló külső megjelenés nem jelent rendszerszintű megfelelőséget. Rejtett szerelésnél célszerű egyetlen dokumentált rendszer elemeivel dolgozni, mert így a nyomáspróba, a garancia és a felelősség kérdése is egyértelműbb.

Rézcső: mechanikailag kiváló, de nem minden vízhez ideális

A rézcső nagy szilárdságú és alaktartó anyag. Nem lágyul meg a használati melegvíz szokásos hőmérsékletén, nem engedi át az oxigént, és hőtágulása a három összehasonlított rendszer közül a legkisebb. Emiatt hosszabb, egyenes látszó szakaszokon is rendezett, pontos nyomvonal alakítható ki belőle.

A réz különösen jó választás lehet olyan enteriőrökben, ahol a gépészeti vezeték nem eltakarandó szükséges elem, hanem a belsőépítészeti koncepció része. Ipari, loft vagy vendéglátóipari terekben a szabályosan vezetett rézcső esztétikai értéket is képviselhet. Ilyenkor azonban a rögzítési távolságokat, a felületi elszíneződést, a kondenzáció elleni szigetelést és a dilatációt ugyanúgy meg kell tervezni.

Ivóvízhálózatban a réz legfontosabb korlátja a vízkémiai érzékenység. A brit Drinking Water Inspectorate útmutatója szerint a lágy, savas, alacsony pH-jú víz általános rézkorróziót okozhat, bizonyos kemény, magas szén-dioxid- és oxigéntartalmú vizeknél pedig lyukkorrózió is kialakulhat. A problémák egy része új csöveknél jelentkezik, mielőtt a belső védő oxidréteg stabilan létrejönne.

Ez nem azt jelenti, hogy kemény víznél tilos rézcsövet használni. Azt jelenti, hogy nagyobb vagy különösen értékes beruházásnál a helyi vízminőségi adatokat nem szabad figyelmen kívül hagyni. Saját kút, vízlágyító, savas víz vagy változó összetételű vízellátás esetén a réz alkalmazhatóságát célzottan kell vizsgálni.

Forrasztott kötésnél kizárólag ivóvízhez engedélyezett, ólommentes forraszanyag használható. A csővéget merőlegesen kell levágni, kívül-belül sorjázni, szükség esetén újrakerekíteni, a folyasztószert pedig vékonyan és fegyelmezetten kell felvinni. A rézcsöves szerelési útmutatók arra is figyelmeztetnek, hogy a folyasztószerek bizonyos mértékig korrozívak, ezért a felesleget el kell távolítani, a hálózatot pedig át kell öblíteni.

Ötrétegű PEX-Al-PEX: a felújítások univerzális rendszere

Az ötrétegű cső elnevezése a rétegrendre utal. A belső és külső polimerhéj között ragasztórétegek és egy hegesztett alumíniumréteg helyezkedik el. Az alumínium javítja az alaktartást, mérsékli a hőtágulást és diffúziós zárórétegként is működik.

Az anyag legnagyobb gyakorlati előnye, hogy hajlítható. Egy jól megtervezett osztó-gyűjtős hálózatban a fogyasztási pontok sokszor egyetlen, közbenső kötés nélküli csőszállal elérhetők. A kevesebb könyök és toldóidom nemcsak gyorsabb szerelést jelent, hanem csökkenti a falban vagy padlóban elhelyezett potenciális hibapontok számát is.

Az ötrétegű rendszer kis keresztmetszetű szerelőfalakban, álmennyezetben és előtétfalakban általában könnyebben elhelyezhető, mint a merev szálakban szállított PPR. A cső azonban nem hajtogatható tetszőlegesen. A minimális hajlítási sugarat be kell tartani, és éles megtörés után a sérült szakaszt nem szabad egyszerűen visszaegyenesíteni és beépíteni.

A leggyakoribb kötési mód a préselés. Korszerű rendszereknél a gyártók vizuális betolásellenőrzést és olyan kialakítást is alkalmazhatnak, amely a nyomáspróba során felismerhetővé teszi a véletlenül préseletlen kötést. Ezek hasznos biztonsági funkciók, de nem helyettesítik a csővégek pontos vágását, a gyártó szerinti előkészítést, a megfelelő préspofát és a dokumentált nyomáspróbát.

Fontos különbség van az egyes ötrétegű rendszerek között. Van, amelyiknél kötelező a kalibrálás és az élletörés, míg más fittingkonstrukcióknál a gyártó ezeket részben vagy teljesen szükségtelenné teszi. A helyes munkafolyamatot ezért nem általános internetes videó, hanem a konkrét rendszer aktuális szerelési utasítása alapján kell meghatározni.

PPR és PP-RCT: gazdaságos, de a hőtágulást komolyan kell venni

A PPR cső korróziómentes, könnyű, sima belső felületű és általában kedvező anyagköltségű. A cső és a műanyag fitting polifúziós hegesztéssel kapcsolódik egymáshoz. Szabályosan elkészítve a kötés anyagfolytonos, külön tömítőgyűrű nélküli kapcsolatot képez.

A rendszer egyszerűnek látszik, de a hegesztés minőségét számos apró tényező befolyásolja. Ilyen a hegesztőszerszám tényleges hőmérséklete, a csővég merőlegessége, a tisztaság, a betolási mélység, a melegítési idő, a szerelési idő és a lehűlés alatti mozdulatlanság. Túlzott melegítésnél a megolvadt anyag beszűkítheti a keresztmetszetet, alulmelegítésnél pedig nem alakul ki megfelelő hegesztési kapcsolat.

A klasszikus, monorétegű PPR melegítés hatására jelentősen megnyúlik. Hosszabb melegvizes szakaszokon ezért a fix és csúszó megfogások, az irányváltozások, a kompenzációs szárak és a burkolatoktól tartott távolságok tervezése nélkülözhetetlen. A rosszul rögzített cső hullámossá válhat, megemelheti a takarást, zajt kelthet, vagy túl nagy erőt adhat át a fittingekre.

A stabilizált, üvegszál-erősítésű PP-R és PP-RCT csövek hőtágulása lényegesen kisebb lehet. Egy Wavin termékcsalád gyártói adatai a monorétegű PP-R esetében 0,15 mm/mK, az üvegszál-erősítésű többrétegű változatnál 0,035 mm/mK körüli értéket közölnek. Ugyanez a dokumentáció a rendszereket meghatározott nyomás- és hőmérséklet-viszonyok mellett legalább ötvenéves tervezési szemlélettel kezeli. Ezek gyártóspecifikus adatok, ezért más márkánál az adott adatlapot kell alkalmazni.

Hőtágulás: a falban is megtörténik

A hőtágulás nem kizárólag a látszó vezetékek problémája. A falban vagy aljzatban vezetett cső is megváltoztatja a hosszát. A különbség az, hogy rejtett szerelésnél a mozgás sokszor nem látható, hanem a védőcsőnek, a szigetelésnek, a rögzítéseknek vagy magának az épületszerkezetnek kell felvennie.

Gyártói adatok alapján a réz lineáris hőtágulási együtthatója körülbelül 0,0168 mm/mK, egy tipikus ötrétegű csőé 0,025–0,030 mm/mK, a monorétegű PPR-é pedig megközelítheti a 0,15 mm/mK értéket. Stabilizált PPR-rendszereknél lényegesen kisebb érték érhető el.

Egy tíz méter hosszú csőszakasz 50 °C-os hőmérséklet-változásánál ez réznél hozzávetőleg 8,4 milliméteres, ötrétegű csőnél 12,5–15 milliméteres, monorétegű PPR-nél pedig körülbelül 75 milliméteres elméleti hosszváltozást jelent. Üvegszál-erősítésű, 0,035 mm/mK értékű PPR-nél ugyanez körülbelül 17,5 milliméter.

Ezek a számok jól mutatják, hogy egy hosszú PPR melegvízvezeték nem szorítható mereven két szerkezet közé. Ugyanakkor az ötrétegű és a rézcső hőtágulása sem nulla. A csőbilincsek, áttörések, aknák és burkolati csatlakozások kialakításakor minden anyagnál biztosítani kell a szabályozott elmozdulást.

Helyigény, falvastagság és hidraulikai méretezés

A különböző anyagok azonos külső átmérője nem jelent azonos belső keresztmetszetet. Egy 16 milliméteres ötrétegű, egy 15 milliméteres réz- és egy 20 milliméteres PPR-cső belső átmérője, falvastagsága és fittingellenállása eltérő. Az anyagváltás ezért nem végezhető egyszerűen a csomagoláson látható számok egymás mellé helyezésével.

A csőméretezésnél a rendelkezésre álló nyomásból, a vezetékhosszból, a várható egyidejű fogyasztásból, a szintkülönbségből és a megengedett áramlási sebességből kell kiindulni. Az idomok helyi ellenállását különösen olyan rendszereknél kell figyelembe venni, ahol a fitting belső átömlési keresztmetszete jelentősen kisebb a csőénél.

Az ötrétegű cső hajlíthatósága csökkentheti a könyökök számát, ami kedvező lehet a nyomásveszteség szempontjából. PPR-nél az olcsó fittingek miatt könnyű túl sok irányváltást beépíteni, a hibásan túlmelegített kötés pedig észrevétlen keresztmetszet-szűkületet okozhat. Réznél a vékony csőfal kedvező belső átmérőt adhat, de a cső anyaga önmagában nem pótolja a hidraulikai számítást.

Felújításkor a helyigényt a szigeteléssel együtt kell vizsgálni. Nem elegendő ellenőrizni, hogy a cső befér-e a profilok közé. Helyet kell hagyni a hidegvíz párazáró szigetelésének, a melegvíz hőszigetelésének, a bilincseknek, a fittingeknek, a présszerszámnak vagy PPR esetén a hegesztőfejnek is.

Rejtett szerelés: ne a falban legyen a rendszer gyenge pontja

Rejtett vízhálózatnál a legjobb alapelv a kötések számának minimalizálása. Osztó-gyűjtős ötrétegű rendszernél sok fogyasztó közbenső fitting nélkül elérhető. Hagyományos, elágazó hálózatnál több kötés kerül a szerkezetbe, ezért különösen fontos a gyártói előírások szerinti szerelés és a zárás előtti ellenőrzés.

Rézcsőnél a falba vagy aljzatba kerülő csövet védeni kell a cementes, kloridos vagy egyéb agresszív építőanyagoktól. A cső nem feküdhet közvetlenül éles szerkezeti éleken, és a hőtágulási mozgást sem szabad merev habarcságyba zárni. A forrasztott kötéseket a szerkezet lezárása előtt alaposan át kell vizsgálni és öblíteni.

Ötrétegű csőnél a külső műanyag réteg önmagában nem jelent teljes mechanikai védelmet. A csővezetésnél kerülni kell a csavarozási zónákat, az éles lemezéleket és a túl szűk áttöréseket. Gipszkarton előtétfalban célszerű védőlemezzel vagy dokumentált nyomvonalvezetéssel csökkenteni annak veszélyét, hogy egy későbbi polcfelfúrás megsértse a vezetéket.

PPR-nél a hegesztőszerszám helyigénye gyakran meghatározza, hogy mely kötések készíthetők el biztonságosan. Szűk sarokban vagy már részben lezárt szerelőfalban könnyen előfordulhat, hogy a cső és a fitting nem tolható fel tengelyhelyesen a hegesztőfejre. A nyomvonalat ezért nemcsak kész állapotában, hanem a szerelés sorrendje alapján is meg kell tervezni.

<table> <thead> <tr> <th>Rejtett szerelési kockázat</th> <th>Tervezői vagy kivitelezői válasz</th> </tr> </thead> <tbody> <tr> <td>Túl sok falban lévő kötés</td> <td>Folyamatos csőszálak és osztó-gyűjtős kialakítás mérlegelése</td> </tr> <tr> <td>Későbbi fúrás okozta sérülés</td> <td>Nyomvonaldokumentáció, védőlemez és kiszámítható vezetési sáv</td> </tr> <tr> <td>Hőtágulás miatti feszültség</td> <td>Védőcső, megfelelő bilincsek és mozgási lehetőség</td> </tr> <tr> <td>Fittinget támadó építőanyag</td> <td>Gyártó által előírt korrózió- és nedvességvédelem</td> </tr> <tr> <td>Nem ellenőrizhető kötés</td> <td>Falzárás előtti vizuális vizsgálat és dokumentált nyomáspróba</td> </tr> </tbody> </table>

Kötéstechnika és tipikus kivitelezési hibák

A rézcsövet forrasztással vagy préseléssel lehet a leggyakrabban szerelni. A forrasztás idomköltsége kedvező lehet, de nagy gyakorlatot, tiszta felületet, megfelelő hőbevitelt és fokozott tűzvédelmet igényel. A préselt rézrendszer gyorsabb és nyílt láng nélkül készíthető, a fittingek és a professzionális szerszámok viszont jelentősen növelhetik a beruházási költséget.

Az ötrétegű rendszernél a leggyakoribb hibák közé tartozik a ferde vágás, a nem megfelelő csővég-előkészítés, a hiányos betolás, a helytelen préspofaprofil és a teljesen elmaradt préselés. A kötés kívülről sokszor akkor is késznek látszik, ha valójában nem préselték össze. Emiatt különösen értékesek a préseletlen kötést a nyomáspróbánál jelző fittingek, de ezek sem teszik feleslegessé a vizuális ellenőrzést.

PPR-nél az alulmelegített kötés nem heged össze megfelelően, a túlmelegített kötés pedig belső peremet hozhat létre. Súlyos hiba a cső és az idom elforgatása az összeillesztés után, mert ezzel a még képlékeny hegesztési zóna egyenetlenné válhat. A hegesztési mélységet előre meg kell jelölni, és az összeillesztést tengelyirányban kell elvégezni.

Szigetelés: műanyag csőnél sem hagyható el

A réz jó hővezető, ezért szigeteletlen melegvízvezetéknél gyors és jelentős hőveszteség alakulhat ki. Hidegvízvezetéknél ugyanez a tulajdonság növelheti a páralecsapódás veszélyét. A rézcsövet ezért nemcsak energetikai, hanem épületszerkezeti okból is gondosan kell szigetelni.

Az ötrétegű és a PPR csövek hővezetése lényegesen kisebb, de ez nem jelenti azt, hogy szigetelés nélkül is megfelelőek. A melegvíz lehűlése növeli a várakozási időt és a vízveszteséget, a hidegvíz felmelegedése pedig higiéniai és komfortproblémát okozhat. A páralecsapódás veszélye műanyag csöveknél is fennáll.

Szerelőfalban a hideg- és melegvízvezetéket nem célszerű szorosan egymás mellé rögzíteni. A meleg cső hője átadható a hidegvíznek, különösen hosszú, rosszul szellőző aknákban. A csőszigetelés folytonosságát a fittingeknél, bilincseknél és faláttöréseknél is meg kell őrizni.

Ivóvíz-higiénia: a nyomvonal fontosabb, mint a marketingjelző

Egyik csőanyag sem tesz automatikusan higiénikussá egy rosszul megtervezett rendszert. A hosszú holtágak, ritkán használt csapok, túlméretezett csövek és feleslegesen nagy melegvíz-térfogatok minden anyagnál növelik a pangás idejét.

A helyes tervezés rövid és átöblíthető vezetékeket, megfelelő hideg- és melegvíz-hőmérsékletet, ésszerű csőátmérőket és lehetőleg kis víztérfogatot jelent. Egy vendégmosdó vagy ritkán használt kerti csap ellátását nem célszerű hosszú, elágazó, pangó vezetékkel kialakítani.

A kivitelezés után a rendszert tisztán kell tartani, át kell öblíteni és szabályosan üzembe kell helyezni. Nem jó gyakorlat, ha a részben elkészült ivóvízhálózat heteken vagy hónapokon át lezáratlanul áll egy poros építési területen. A csővégek ideiglenes lezárása minden anyagnál alapvető higiéniai követelmény.

Költség: nem a cső méterára dönti el a versenyt

A teljes költséget a cső, a fittingek, az átmenetek, a falikorongok, az osztók, a rögzítések, a szigetelés, a gépbérlet, a munkadíj és a kivitelezés időigénye együtt adja. Egy olcsó csőből sok fittinggel kialakított rendszer végül drágább lehet, mint egy magasabb méterárú, de kevesebb kötést igénylő megoldás.

PPR-nél általában kedvező a csövek és a tisztán műanyag idomok ára, a hegesztőgép belépési költsége pedig viszonylag alacsony lehet. Ugyanakkor a sok helyszíni hegesztés, a merev csőszálak mozgatása és a hőtágulási részletek kialakítása munkaidőt igényel.

Ötrétegű rendszernél maga a cső rendszerint közepes költségű, a présidomok azonban jelentős tételt képviselhetnek. A hajlíthatóság és a hosszú csőtekercsek miatt kevesebb idomra lehet szükség, a szerelési idő pedig rövidülhet. Felújításnál gyakran ez adja a rendszer gazdasági előnyét.

Réznél magas a cső alapanyagára. Forrasztott idomokkal a fittingköltség visszafogható, de a munka lassabb és nagyobb szakértelmet igényelhet. Préselt réznél gyors a kivitelezés, viszont a rendszer teljes anyagköltsége jellemzően magasabb kategóriába kerül.

Mit végezhet el biztonságosan egy hobbi barkácsoló?

Egy felkészült barkácsoló sokat tehet a jó végeredményért anélkül, hogy minden nyomás alatti kötést saját maga készítene el. Pontosan felmérheti a fogyasztási pontokat, kialakíthatja a szerelőfalat, megtervezheti a hozzáférési nyílásokat, előkészítheti a csővezetési sávokat, és dokumentálhatja a később eltakarásra kerülő nyomvonalat.

A kötések elkészítése már más kockázati szint. Réz forrasztásakor tűz keletkezhet, PPR-hegesztésnél a túlmelegített szerszám égési sérülést okozhat, présrendszernél pedig egy rossz profilú vagy kopott préspofa látszólag szabályos, de bizonytalan kötést készíthet. A hibák sokszor csak a burkolatok elkészülte után válnak láthatóvá.

Egyetlen próbakötés sikeressége nem bizonyítja, hogy egy teljes lakás vízhálózata biztonságosan elkészíthető. Barkácsolás előtt érdemes az adott rendszer hulladékdarabjain több kötést készíteni, majd azokat szétvágva ellenőrizni. PPR-nél így láthatóvá válik a túlzott belső perem, ötrétegűnél pedig ellenőrizhető a csővég és a fitting kapcsolata.

A nyomáspróbát nem szabad rögtönzött kompresszorral, ismeretlen nyomáson elvégezni. A próbanyomást, az alkalmazott közeget, a vizsgálati időt és az eljárást a rendszer gyártói utasításához és a projektre vonatkozó követelményekhez kell igazítani. A mérési eredményt célszerű írásban és fényképekkel dokumentálni.

Melyik rendszer melyik projekthez illik?

Végső szakmai álláspont

A réz nem elavult, a PPR nem pusztán olcsó műanyag, az ötrétegű cső pedig nem automatikusan hibabiztos. Mindhárom technológia hosszú élettartamú, magas minőségű hálózat alapja lehet, ha az alkalmazási feltételekhez illeszkedik és rendszerszinten szerelik.

Felújításoknál az ötrétegű PEX-Al-PEX legtöbbször azért kerül előnybe, mert kis helyen vezethető, mérsékelt a hőtágulása, kevés közbenső kötést igényel és gyorsan szerelhető. PPR-rel rendkívül gazdaságos, korróziómentes hálózat építhető, de a hegesztési fegyelem és a hőtágulás kezelése nem opcionális. A réz a mechanikailag és építészetileg legkarakteresebb választás, ugyanakkor csak megfelelő vízkémia, korrózióvédelem és kifogástalan kötéstechnika mellett indokolt.

A jó döntés tehát nem egyszerűen az, hogy „réz vagy műanyag”. A helyes kérdés az, hogy az adott vízminőséghez, nyomvonalhoz, szerkezeti helyhez, hőmérséklethez, kivitelezői szaktudáshoz és karbantartási stratégiához melyik teljes csőrendszer illeszkedik a legkisebb életciklus-kockázattal.
