Bojler bekötés szabályai: mire figyeljünk, hogy valóban biztonságos legyen?

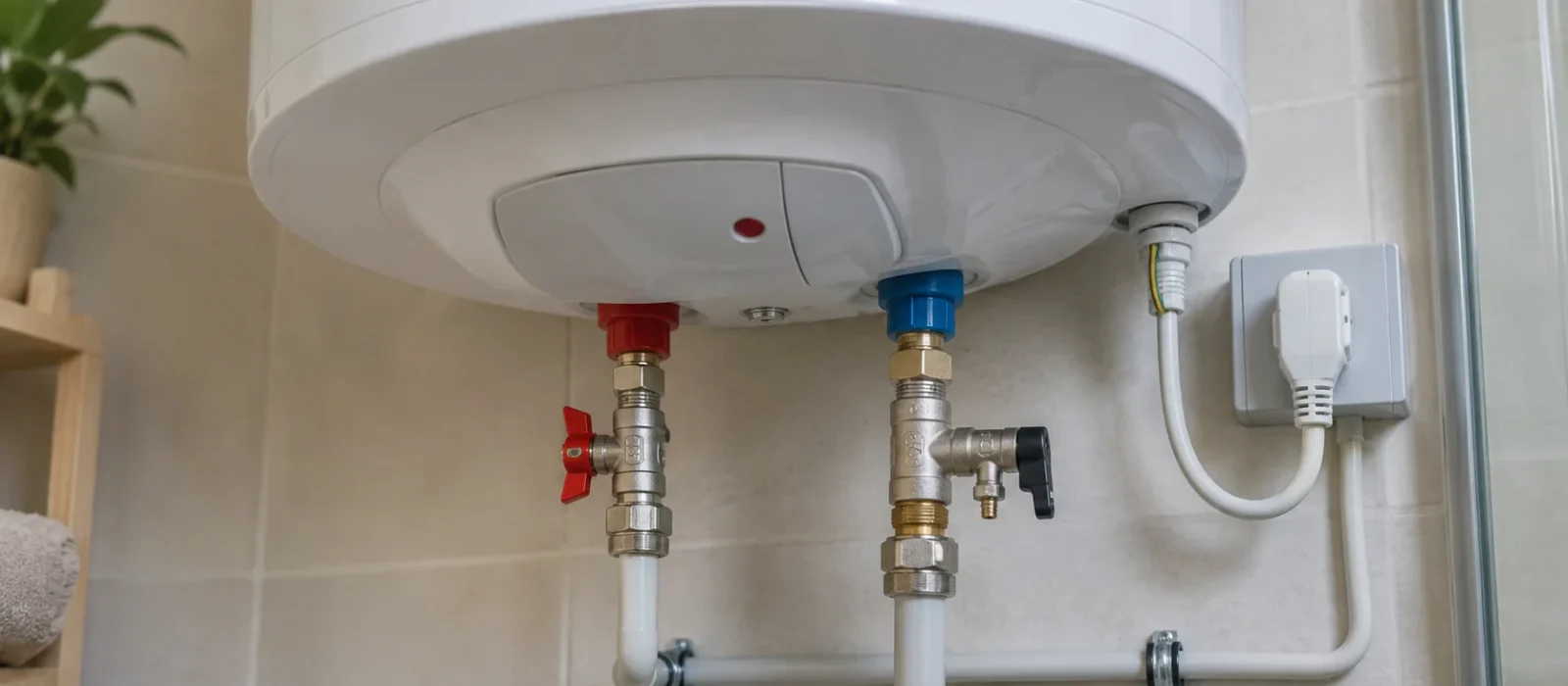

Egy villanybojler bekötése első pillantásra egyszerű feladatnak tűnhet. A falra kerül a tartály, a kék csonkra rákötjük a hideg vizet, a pirosra a meleget, kap áramot, és kész. A valóságban azonban egy elektromos vízmelegítőnél egyszerre találkozik a hálózati víznyomás, a 230 voltos villamos hálózat, a magas vízhőmérséklet és – gyakran – a fürdőszoba nedves környezete. Éppen ezért itt egy kisebb szerelési hiba is jóval komolyabb következményekkel járhat, mint például egy rosszul felszerelt mosdócsapnál.

A magyar szabályozási háttér sem abból indul ki, hogy a villamos berendezéseket „érzésre” kell biztonságosra építeni. A hatályos 40/2017. (XII. 4.) NGM rendelet szerint a villamos berendezések létesítésének, átalakításának és üzemeltetésének meg kell felelnie a Villamos Műszaki Biztonsági Szabályzat követelményeinek. A konkrét bojlerhez ráadásul mindig hozzá kell venni a gyártó telepítési előírásait is.

Az alábbiakban elsősorban a Magyarországon gyakori, zárt rendszerű elektromos tárolós vízmelegítőkről, vagyis a köznyelvben villanybojlerekről lesz szó. Gázüzemű vízmelegítőre más követelmények is vonatkoznak.

A bojler bekötése nem csak az elektromos vezetéket jelenti

A biztonságos telepítés három, egymástól elválaszthatatlan részből áll: a készüléket megfelelően kell rögzíteni, szabályosan csatlakoztatni kell a vízhálózathoz, végül megfelelő villamos áramkörről kell táplálni.

Ha ezek közül csak az egyik hibás, az egész rendszer problémás lehet. Tökéletes villamos bekötés mellett is veszélyes például egy rosszul kialakított biztonságiszelep-csatlakozás. Ugyanígy hiába tökéletes a vízoldal, ha nincs megfelelő védővezető vagy hibás a villamos védelem.

A barkácsolónak ezért nem elsősorban azt érdemes megtanulnia, hogy melyik vezetéket melyik kapocsra kell kötni. Sokkal fontosabb felismerni, hogyan néz ki egy szabályosan előkészített rendszer, és hol kezdődik az a munka, amelyet már villanyszerelőre vagy megfelelő szakemberre kell bízni.

Már a fal teherbírásánál el lehet rontani

Egy 100 literes bojler nem 20-30 kilogrammos tárgy a falon. Ha a készülék üresen például 24 kilogramm, feltöltve nagyjából 124 kilogrammot kell megtartani, és ebben még nincs biztonsági tartalék.

Ez különösen gipszkarton előtétfal, pórusbeton, gyenge régi falazat vagy bizonytalan állapotú vakolat esetén fontos. A rögzítést nem a „szokásos bojlerdübel” alapján kell eldönteni, hanem a falazat, a készülék tömege és a gyártó előírása szerint.

Felújításkor ezért érdemes még burkolás előtt kijelölni a bojler helyét. Gipszkarton falnál például a megfelelő teherhordó háttérszerkezet utólagos kialakítása lényegesen kellemetlenebb, mint akkor, amikor még nyitott a fal.

A készülék körül a karbantarthatóságra is helyet kell hagyni. Egy anódcsere, fűtőbetét-javítás vagy tartálytisztítás gyorsan megmutatja, miért rossz ötlet milliméterre beszorítani a bojlert két bútor közé.

A hidegvíz oldalon van a rendszer egyik legfontosabb alkatrésze

Zárt rendszerű bojlernél a víz melegedése közben kitágul. Mivel a visszacsapó szelep miatt a táguló víz nem feltétlenül tud visszafelé távozni a hálózatba, a tartályban nő a nyomás. Ennek biztonságos korlátozásáról gondoskodik a biztonsági szerelvény.

A HAJDU egyik zárt rendszerű vízmelegítőjének szerelési útmutatója például kifejezetten előírja, hogy a kombinált biztonsági szelepet közvetlenül a bojler hidegvíz-bemenete elé kell elhelyezni, az előírt áramlási irányban. A gyártó azt is kimondja, hogy a készülék és a biztonsági szelep közé elzáró vízvezeték-szerelvény nem kerülhet.

Ez nem apró szerelési részlet. Ha valaki elzárhatóvá teszi a tartályt a biztonsági szeleptől, a bojler elveszítheti a túlnyomással szembeni egyik alapvető védelmét.

Csepeg a biztonsági szelep – baj van?

Nem feltétlenül.

A víz felfűtésekor a térfogat növekedése miatt a biztonsági szelep időszakosan vizet engedhet ki. Ugyanez a HAJDU útmutató egyenesen megjegyzi, hogy felfűtés közben a táguló víznek a kombinált szelep kifolyóján csepegnie kell.

Ezért nagyon rossz „javítás”, amikor valaki a csöpögő szelepet lezárja, ledugózza, vagy egy újabb csappal próbálja megszüntetni a jelenséget.

A kifolyást úgy kell kialakítani, hogy a víz biztonságosan elvezethető legyen, a kifolyó pedig ne legyen lezárható. A HAJDU előírása szerint a kifolyócsőnek a légtér felé nyitottnak kell maradnia, lefelé kell vezetnie, és a kifolyást ellenőrizhető módon kell kialakítani.

Más kérdés, ha a szelep hideg állapotban is folyamatosan engedi a vizet. Ilyenkor szóba jöhet szelepmeghibásodás, szennyeződés vagy túl magas hálózati nyomás. Zárt hálózatnál megfelelő ivóvizes tágulási tartály is csökkentheti a rendszer nyomásingadozását; a Caleffi tárolós vízmelegítőkhöz készült szakmai anyagai is külön kezelik a biztonsági szerelvényt és a használati melegvízhez alkalmazható tágulási megoldást. A tágulási tartály azonban nem helyettesíti a biztonsági szelepet.

A hálózati víznyomást sem szabad találomra kezelni

Nem minden bojler azonos üzemi nyomásra készül.

A korábban idézett HAJDU típusnál például 0,6 MPa, vagyis 6 bar a névleges üzemi nyomás, és a gyártó 6 bar fölötti hálózati nyomás esetén nyomáscsökkentő beépítését írja elő. Ezzel szemben például több jelenlegi Ariston készülék 8 bar maximális üzemi nyomással szerepel; a Lydos Plus műszaki adatlapján is 8 bar található.

Éppen ezért nincs olyan általános szabály, hogy „a bojlerhez mindig 6 baros szelep kell”. A biztonsági szerelvényt és szükség esetén a nyomáscsökkentőt a konkrét készülékhez kell kiválasztani.

Felújításkor különösen gyanús lehet az olyan lakás, ahol a csapok záráskor nagyot ütnek, a flexibilis bekötések rendszeresen meghibásodnak vagy éjszakánként erősen változik a hálózati nyomás. Ilyenkor érdemes mérni, nem találgatni.

A vízoldali bekötésnél az anyagok találkozása is számít

Réz, horganyzott acél, rozsdamentes acél és különböző szerelvényanyagok találkozásánál elektrokémiai korrózió is kialakulhat. Emiatt a gyártó által előírt szigetelő közdarabot nem érdemes „felesleges plusz alkatrésznek” tekinteni.

A HAJDU idézett útmutatója például vörösréz vízhálózatnál kifejezetten szigetelő közdarab használatát írja elő. Más készüléknél azonban ismét a hozzá tartozó gépkönyv az irányadó.

Ez tipikusan olyan részlet, amelyet egy csere során könnyű figyelmen kívül hagyni: a régi bojler lekerül, az új ugyanarra a két kiállásra felkerül, és senki nem nézi meg, hogy az új gyártó milyen szerelvényeket követel meg.

A villanybojlernek nem egyszerűen „kell egy konnektor”

Ez az egyik leggyakoribb félreértés. Egy 2 kW-os fűtőbetét 230 volton körülbelül 8,7 amper áramot vesz fel. Ettől azonban még nem következik automatikusan, hogy bármely meglévő konnektor és bármely, „ránézésre elég vastag” kábel megfelelő lesz.

A vezeték keresztmetszetét, a kismegszakító méretezését és a szükséges leválasztást többek között a készülék teljesítménye, a vezetékhossz, a vezeték fektetési módja, terhelhetősége, az együtt vezetett áramkörök és a gyártói követelmények alapján kell meghatározni.

A HAJDU egyik készülékcsaládjának útmutatója például előírja a védőföldelést, és bizonyos típusainál állandó jellegű hálózati csatlakozást, valamint megfelelő leválasztást követel meg. Nem szabad ebből azt a következtetést levonni, hogy minden létező villanybojler pontosan ugyanígy csatlakozik. Léteznek más kialakítású készülékek is. A gépkönyv tehát itt nem opcionális olvasmány.

Mit érdemes ellenőrizni?

Fi-relé: fontos, de nem helyettesít mindent

Az áram-védőkapcsolót – hétköznapi nevén Fi-relét – sokszor valamiféle univerzális biztonsági eszköznek tekintik. Nagyon fontos védelem, de nem tesz szabályossá egy rossz földelést, egy hibás vezetékkeresztmetszetet vagy egy nem megfelelő helyre szerelt készüléket.

A fürdőkáddal és zuhannyal rendelkező helyiségekre külön szabvány vonatkozik. Az MSZT aktuális adatlapján szereplő MSZ HD 60364-7-701:2025 2025. május 1-jétől érvényes magyar szabványként jelenik meg. A jelenlegi szabályozási környezetben a 30 mA-es áram-védőkapcsolóval biztosított kiegészítő védelem alapvető elem a vizes helyiségek korszerű villamos kialakításában.

Van azonban egy fontos átmeneti sajátosság: az MSZT nyilvántartása szerint a korábbi 2007-es szabvány és módosításai 2027 decemberéig még szerepelnek az érvényességi időszakban. Emiatt különösen régi hálózat átalakításánál nem érdemes internetes „60 centis szabályokból” vagy régi fórumhozzászólásokból eldönteni, mi megfelelő. A tényleges helyet, a szerelés időpontját, az IP-védettséget, az érintésvédelmet és a készülék gyártói előírását együtt kell vizsgálni.

A bojler helyét a fürdőszobai zónák is befolyásolják

A „víz ne érje” nem villamos biztonsági méretezési szabály.

A fürdőkádat vagy zuhanyt tartalmazó helyiségekben különböző villamos biztonsági zónákat határoz meg a szabvány. Az elhelyezhető készülék típusa és szükséges IP-védettsége attól is függ, pontosan hová kerül.

Ez felújításnál azért érdekes, mert könnyen előfordul, hogy a burkoló már kialakította a zuhanyt, a gépész már kihozta a csöveket, és csak utána derül ki: az előre kiszemelt bojlerhely villamos szempontból problémás.

Ésszerű sorrend tehát előbb megadni a kád vagy zuhany végleges geometriáját, a bojler típusát és helyét, majd ezek alapján megtervezni a víz- és villamos kiállásokat.

Vezérelt „éjszakai” áramról működő bojlernél még szigorúbb a helyzet

A köznyelvben még mindig éjszakai áramnak nevezett vezérelt ellátásnál a bojler nem tetszőleges konnektorról kap áramot.

Az MVM B alap tarifájának jelenlegi feltételei szerint a vezérelt csatlakozásra kapcsolt berendezésnek külön mért, az elosztó vezérlésével működő áramkörhöz kell tartoznia, és állandó jelleggel rögzített, nem dugaszolható csatlakozású berendezésről van szó. A B alap naponta összesen nyolc óra vételezési lehetőséget biztosít, nem feltétlenül egyetlen folyamatos éjszakai időszakban.

Ha tehát egy régi vezérelt bojler helyére modern elektronikus készülék kerül, vásárlás előtt is érdemes ellenőrizni, hogy az adott modell alkalmas-e szakaszos táplálásra. Wi-Fi-s, programozható vagy tanulóelektronikával rendelkező bojlernél ez különösen fontos lehet.

A legveszélyesebb hiba: üres bojlert feszültség alá helyezni

A fűtőbetétet a körülötte lévő víz hűti. Ha a tartály nincs megfelelően feltöltve, de a fűtés bekapcsol, a fűtőbetét nagyon gyorsan túlmelegedhet és tönkremehet.

A HAJDU szerelési előírása ezért egyértelműen kiköti, hogy az elektromos csatlakoztatás csak a víztechnikai bekötés és a feltöltés után történhet. A feltöltés gyakorlatban azt is jelenti, hogy a melegvízcsapot megnyitva ki kell engedni a tartályból és a csövekből a levegőt, amíg egyenletes vízsugár nem érkezik. Csak ezután következhet a feszültség alá helyezés.

Az első felfűtés többet elárul, mint hinnénk

Az üzembe helyezés után nem érdemes azonnal becsukni a szerelőaknát vagy visszatenni minden takaróelemet. Az első teljes felfűtési ciklus során ellenőrizhető, hogy valamennyi vízoldali csatlakozás száraz marad-e, megfelelően működik-e a termosztát, nincs-e rendellenes hang, szag vagy melegedés, és megjelenik-e a hőtágulásból származó víz a biztonsági szelep kifolyóján. A gyártói dokumentációk sem véletlenül kezelik külön ezt a lépést. A HAJDU például szakemberrel javasolja ellenőriztetni az első felfűtést.

Ha ekkor égett szag jelentkezik, melegszik a vezeték vagy a kötődoboz, leold a védelmi eszköz, víz kerül az elektromos burkolathoz, illetve a tartály környékéről szivárgás látható, a készüléket nem szabad egyszerűen újra és újra visszakapcsolni.

Régi bojler cseréjénél nem biztos, hogy elég csak a készüléket kicserélni

A leggyakoribb problémák egy része éppen a „csak csere lesz” hozzáállásból ered. Egy 25-30 éves bojler vezetéke lehet alumínium, lehet kötésekkel toldott, hiányozhat a korszerű áram-védőkapcsoló, az elosztó állapota is kérdéses lehet. A régi biztonsági szelep szintén nem automatikusan megfelelő az új készülékhez.

Ugyanez igaz fordítva is: egy régi 1,2 kW-os tároló helyére felszerelt nagyobb teljesítményű készülék villamos terhelése más lehet. Nem érdemes abból kiindulni, hogy „a régi is évtizedekig így működött”.

A 40/2017. NGM rendelet Villamos Műszaki Biztonsági Szabályzata a villamos berendezések állapotának ellenőrzését és biztonságát rendszerként kezeli, nem egy-egy készülék elszigetelt tulajdonságaként. Egy bojlercsere ezért jó alkalom arra, hogy legalább az érintett áramkört és annak védelmeit is átnézze a villanyszerelő.

Mit csinálhat meg egy hobbi barkácsoló?

Sokat tehet azért, hogy a kivitelezés jó legyen: megkeresheti a készülék eredeti telepítési útmutatóját, ellenőrizheti a fal teherbírását, megtervezheti a szervizeléshez szükséges helyet, kialakíthatja a hozzáférhető lefolyási lehetőséget a biztonsági szelep számára, és még a burkolás előtt összehangolhatja a víz- és villamos kiállások helyét.

A hálózati villamos bekötés viszont már nem jó terep a próbálkozásra. A gyártói előírások is rendszeresen szakemberhez kötik ezt a munkát; a HAJDU idézett dokumentációja például kifejezetten úgy fogalmaz, hogy a felszerelést és a hálózati csatlakoztatást szakembernek kell elvégeznie az MSZ HD 60364 szerint.

Ez nem pusztán garanciális kérdés. A megfelelő védővezető, leválasztás, túláramvédelem és áram-védőkapcsoló működését nem lehet megbízhatóan megállapítani egy fázisceruzával.

A biztonságos bojlerbekötés lényege

Egy jól bekötött villanybojler feltűnés nélkül teszi a dolgát. Stabilan áll a falon, nem terheli túl a vízhálózatot, felfűtés közben a biztonsági rendszer képes kezelni a víz tágulását, a kifolyásnak van biztonságos útja, a készülék megfelelően földelt és védett villamos áramkörről működik.

A legfontosabb tanulság talán az, hogy nincs minden bojlerre érvényes univerzális bekötési recept. Egy készülék maximális üzemi nyomása lehet 6 bar, egy másiké 8 bar; az egyik fix villamos bekötést követelhet, a másik konstrukciója eltérhet; függőlegesnek látszó készülékek között is lehet olyan, amelyet a gyártó vízszintesen is enged telepíteni.

Ezért bojlercsere előtt először a konkrét típus telepítési útmutatóját érdemes elővenni, utána ellenőrizni a meglévő víz- és villamos hálózatot, és csak ezt követően kialakítani a csatlakozásokat. A néhány plusz ellenőrzés itt nem túlzott óvatosság: egy olyan készülékről van szó, amelyben egyszerre van jelen több tíz liter forró, nyomás alatt álló víz és hálózati feszültség.
