Nyílászáró beépítése RAL-szerű csomóponttal: mit kérjen a kivitelezőtől?

Egy korszerű ablak vagy erkélyajtó önmagában még nem garantál jó hőszigetelést, huzatmentességet és tartósan száraz csatlakozást. A nyílászáró ugyanis nem különálló termék, hanem az épület külső térelhatárolásának része. Hiába kiváló a tokszerkezet, az üvegezés és a vasalat, ha a tok és a fal közötti néhány centiméteres hézagot rosszul alakítják ki.

A „RAL-szerű beépítés” kifejezést a hazai piacon gyakran úgy használják, mintha egyetlen, pontosan meghatározott szerelési módszert vagy különleges szalagot jelentene. Valójában inkább olyan tervezési és kivitelezési szemléletről van szó, amelyben a rögzítés, a hő- és hangszigetelés, a belső légzárás, valamint a külső időjárás elleni védelem összehangolt rendszert alkot. A német RAL és ift Rosenheim 2024-es szerelési útmutatója több száz oldalon tárgyalja a tervezést, a rögzítést, az abdichtást, a páratechnikát, az alsó csatlakozásokat és az eltérő falszerkezetek részleteit. Ez önmagában mutatja, hogy nem egyetlen „háromszalagos recept” alkalmazásáról van szó.

100% ingyenes és kötelezettségmentes • Adataid bizalmasan kezeljük

Segítünk megtalálni számodra a legjobb kivitelezőket!

Töltsd ki az űrlapot, és 24 órán belül visszahívunk – kötelezettség és rejtett költségek nélkül.

Az Ön neve *

Telefonszám * Ezen a számon hívjuk vissza – e-mail nem szükséges.

A munkavégzés címe * A pontos cím alapján tudunk reális árat adni.

Miben segíthetünk? A munka rövid leírása * Minél több részletet írsz le, annál pontosabb ajánlatot adunk.

Biztonsági kérdés betöltése… *

Oldd meg az egyszerű összeadást – ez véd a kéretlen üzenetektől.

Elolvastam és elfogadom az adatkezelési tájékoztatót, és hozzájárulok, hogy megadott adataimat ajánlatadás céljából kezeljétek. (Adatkezelési tájékoztató) *

A megrendelő legfontosabb feladata ezért nem az, hogy egy bizonyos márkájú szalagot írjon elő. Azt kell elérnie, hogy a kivitelező még a munka megkezdése előtt megmondja: hova kerül az ablak, hogyan viseli a terheket, hogyan készül a három funkcionális csatlakozási zóna, és miként kapcsolódik mindez a vakolathoz, a homlokzati hőszigeteléshez, a párkányhoz és a vízszigeteléshez.

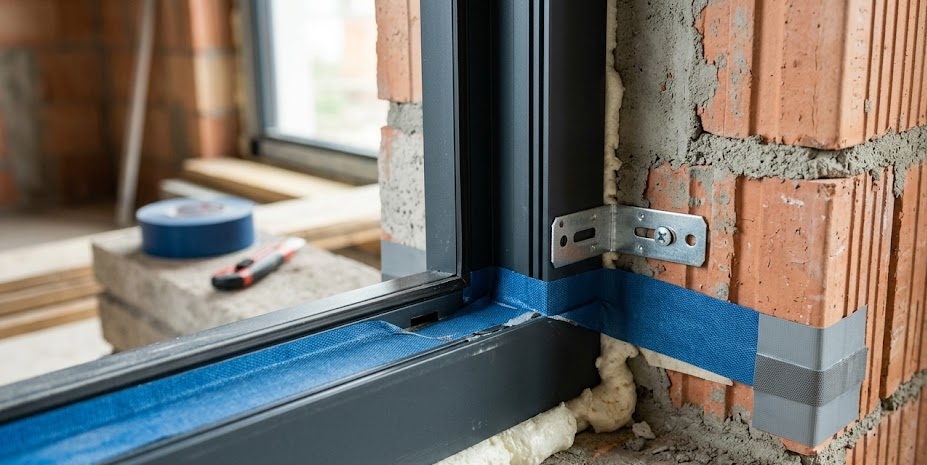

Mit jelent valójában a RAL-szerű csomópont?

A korszerű beépítési elv alapja, hogy a tok és a fal közötti hézag különböző feladatokat ellátó rétegekből áll. A RAL–ift szerelési útmutató a csatlakozás legfontosabb funkciói között említi a helyiség és a külső klíma légzáró elválasztását, a hézag hang- és hőszigetelését, a fugában kialakítandó nedvességvédelmet, valamint a külső időjárás elleni védelmet.

A három funkcionális zónát sokszor „belső–középső–külső síkként” emlegetik. Ezeknek nem feltétlenül kell három külön termékből állniuk. Egy megfelelően kiválasztott multifunkciós szalag például több feladatot is elláthat, míg más csomópontnál külön belső fóliára, fugakitöltésre és külső előkomprimált szalagra lehet szükség.

Funkcionális zóna	Feladata és elvárt kialakítása
Belső lezárás	A helyiség felől folyamatosan légzáró csatlakozás. Megakadályozza, hogy a meleg, párás beltéri levegő légáramlással a hidegebb fugába jusson.
Középső zóna	Hő- és hangszigetelő kitöltés, amely egyenletesen tölti ki a csatlakozási hézagot, de nem helyettesíti a mechanikai rögzítést.
Külső lezárás	A csapóesővel és széllel szemben ellenálló, ugyanakkor a szerkezet kiszáradását nem akadályozó csatlakozás. A bejutó víznek kontrolláltan kifelé kell távoznia.

A három zóna közötti logika fontosabb, mint a felhasznált termékek száma. Egy belül és kívül is azonos, nagy párazárású fólia például kedvezőtlen nedvességcsapdát hozhat létre. Ugyanígy hibás lehet a teljesen nyitott külső hézag vagy a csak purhabbal kitöltött csatlakozás.

A purhab fontos, de önmagában nem komplett beépítés

A poliuretánhab jó hőszigetelő hézagkitöltő lehet, ezért teljesen indokolt a használata számos csomópontban. A problémát nem maga a hab jelenti, hanem az, amikor a kivitelező egyszerre akarja vele megoldani a hőszigetelést, a rögzítést, a belső légzárást és a külső csapóeső elleni védelmet.

A hab nem tekinthető az ablak teherviselő rögzítésének. A RAL–ift útmutató szerint a rögzítésnek az ablakot érő saját tömeget, szélterhet, hőmérséklet-változásból származó hatásokat, a nyitott szárny használati terheit és adott esetben a redőny vagy más kiegészítők terheit biztonságosan a teherhordó épületszerkezetbe kell továbbítania. Ugyanakkor a fal alakváltozásaiból származó terhek nem vezethetők ellenőrizetlenül a nyílászáróba.

A hab UV-sugárzás, tartós nedvesség, mozgás és nyitott felület esetén károsodhat. Még akkor sem alkot feltétlenül tartós légzáró síkot, ha a szerelés után látszólag teljesen kitölti a hézagot. A vakolat későbbi hajszálrepedése vagy a tok mozgása könnyen folytonossági hibát eredményezhet.

Ezért az alábbi mondat gyanúra ad okot: „Körbefújjuk jó minőségű purhabbal, utána a kőműves levakolja.” Ennél részletesebb műszaki tartalmat kell kérni.

Először ne terméket, hanem csomópontot kérjen

A jó ajánlat nem egyszerűen annyit tartalmaz, hogy „RAL-szalagos beépítés”. Legalább egy tipikus függőleges és vízszintes metszetnek meg kell mutatnia:

a fal rétegrendjét;
az ablak pontos beépítési síkját;
a tok körüli tervezett hézagot;
a mechanikai rögzítés elvét;
a belső és külső lezárás helyét;
a homlokzati hőszigetelés tokra történő ráfordulását;
a külső és belső párkány csatlakozását;
az alsó tok vagy küszöb alatti teherviselő és vízzáró kialakítást.

A 2024-es RAL–ift útmutató hangsúlyozza, hogy a reklamációk és épületkárok gyakran hiányos vagy nem kellően részletes tervezési előírásokra vezethetők vissza. Külön figyelmet igényelnek azok a csatlakozások, ahol több szakág – például nyílászáró-szerelő, kőműves, hőszigetelő, bádogos és vízszigetelő – munkája találkozik.

Egy családi háznál nem feltétlenül szükséges minden egyes ablakhoz külön részletrajz. Az azonban elvárható, hogy minden eltérő csomóponttípusra készüljön megoldás: hagyományos ablak, redőnyös ablak, erkélyajtó, padlószintig érő üvegfelület, bejárati ajtó és alacsony küszöb például nem kezelhető automatikusan ugyanazzal a részlettel.

Mit kérjen már az árajánlatban?

A „RAL-beépítés felára” önmagában nem összehasonlítható ajánlati tétel. Az egyik vállalkozó ezen két fóliacsíkot ért, a másik teljes csomóponttervezést, káva-előkészítést, teherviselő alsó alátámasztást és dokumentált beépítést.

Érdemes az ajánlatkéréshez az alábbi műszaki tartalmat csatolni.

Kérendő adat	Mit kell tartalmaznia?
Beépítési helyzet	A tok helye a falban, valamint a külső hőszigeteléshez viszonyított pozíciója.
Rögzítési terv	A rögzítőelem típusa, alapanyaga, a fogadó falszerkezet és a kritikus elemek teherátadása.
Hézagméret	Tervezett névleges hézag és a rendszer által megengedett mérettartomány.
Belső lezárás	Terméktípus, fogadófelület, ragasztási mód, sarok- és toldásképzés.
Fugakitöltés	Hab, ásványgyapot, tömítőszalag vagy más rendszer; alkalmazási és hőmérsékleti feltételek.
Külső lezárás	Csapóeső elleni védelem, pára- és mozgási tulajdonságok, vakolati csatlakozás.
Alsó csomópont	Teherviselő alátámasztás, hőhídcsökkentés, párkány, vízelvezetés és küszöbszigetelés.
Kapcsolódó munkák	Ki javítja a kávát, ki vakol, ki készíti a hőszigetelést, a párkányt és a vízszigetelést?
Dokumentáció	Termékadatlapok, beépítési rajz, munkaközi fényképek és átadási jegyzőkönyv.

Az ajánlatban szerepeljen az is, hogy a káva előkészítése benne van-e az árban. Ez gyakori konfliktusforrás. A szerelő megérkezik, majd közli, hogy a porló, lyukacsos vagy erősen egyenetlen falra nem tudja biztonságosan felragasztani a fóliát. A megfelelő döntés ilyenkor valóban a káva javítása, de ennek költségét és felelősét nem a beépítés reggelén kellene tisztázni.

A fogadófelület minősége döntő

A légzáró fólia vagy folyékony membrán csak akkor működik, ha folytonosan tapad a falhoz. A porló vakolat, a laza tégladarabok, a mély lyukak, a habarcsbordák és a nedves felület mind veszélyeztetik a tapadást.

Régi épületnél az ablak kibontása után gyakran válik láthatóvá a tényleges falszerkezet. A káva lehet tömör tégla, vegyes falazat, üreges falazóelem, beton áthidaló és régi vakolat keveréke. Ilyenkor a kivitelezőnek nem szabad vakon ugyanazt a ragasztót és rögzítőcsavart alkalmaznia minden oldalon.

A kávának nem kell bútorminőségűnek lennie, de a ragasztási sávban legyen:

kellően szilárd;
tiszta és pormentes;
nagyobb üregektől mentes;
megfelelően sík;
a választott ragasztó vagy alapozó számára alkalmas;
a termék előírása szerinti hőmérsékletű és nedvességtartalmú.

Erősen porózus vagy nedvszívó aljzaton alapozó szükséges lehet. Nagyobb egyenetlenségeknél kiegyenlítő vakolatsáv, javítóhabarcs vagy külön szerelőkeret készítése indokolt. A „majd a vastag ragasztó áthidalja” hozzáállás ritkán eredményez ellenőrizhető, tartós légzárást.

Az ablak helye a falban hőhídvédelmi kérdés

Azonos ablak többféle beépítési helyzetben egészen más csomóponti teljesítményt adhat. A fal belső síkjához húzott tok például jelentős hideg kávafelületet hagyhat maga előtt, miközben a külső hőszigetelés nem tud megfelelően ráfordulni a keretre.

Külső hőszigetelő rendszerrel ellátott falnál általában kedvező, ha az ablak a fal külső részéhez vagy részben a hőszigetelés síkjába kerül, és a hőszigetelés ellenőrzött mértékben rátakar a tokra. Ennek pontos mértéke azonban nem adható meg minden épületre érvényes centiméterértékkel. Függ a tokprofiltól, a fal anyagától, a hőszigetelés vastagságától, az árnyékolótól, a párkánytól, a rögzítési rendszertől és az építészeti megjelenéstől.

Nagyobb energetikai igénynél vagy szokatlan falszerkezetnél érdemes kétdimenziós hőhídszámítást kérni. A számítás nemcsak a csomópont többlet-hőveszteségét mutathatja meg, hanem azt is, hogy a belső káva legalacsonyabb felületi hőmérséklete biztonságos-e a penészképződés szempontjából. A Passivhaus Institut módszertana is külön figyelembe veszi a beépítési hőhidat, mert ennek elhanyagolása túl kedvező képet adhat a tényleges ablakveszteségről.

Felújításkor különösen fontos a jövőbeli állapot figyelembevétele. Amennyiben a homlokzati hőszigetelés csak egy későbbi ütemben készül, már az ablakcserekor olyan beépítési helyzetet és külső csatlakozást kell kialakítani, amelyhez a későbbi szigetelés károkozás nélkül hozzákapcsolható.

A rögzítés nem egyenlő a tokon áttekert néhány csavarral

A rögzítési módot a fal anyaga, a nyílászáró mérete, a szárny tömege, az épület magassága, a szélterhelés, az ablak helyzete és a különleges követelmények alapján kell megválasztani. A RAL–ift útmutató külön fejezetben tárgyalja a befogadó falszerkezeteket, a rögzítőelemeket, a korrózióvédelmet, a redőnyöket, a profilbővítőket, valamint az egyedi biztonsági követelményekkel rendelkező nyílászárókat.

A rögzítés lehet tokon keresztüli csavarozás, szerelőfüles megoldás, konzolos előtétfalas rendszer vagy előre beépített szerelőkeret. Egyik sem automatikusan jobb a másiknál. A kérdés az, hogy az adott falban, adott kiállással és adott teher mellett igazolható-e a működése.

A kitámasztó és teherhordó alátétek szintén fontosak. A nagy tömegű szerkezetet nem szabad úgy a helyére „lebegtetni”, hogy alul csak hab vagy benyomódó hőszigetelő anyag támasztja. Különösen kritikusak a bejárati ajtók, emelő-toló ajtók, széles erkélyajtók és többmezős üvegfalak. Az alsó fogadóprofilnak vagy alátámasztásnak egyszerre kell megfelelő teherbírást és elfogadható hőtechnikai tulajdonságot biztosítania.

A kivitelezőtől ezért ne kizárólag a csavarok darabszámát kérdezze. Sokkal fontosabb, hogy meg tudja-e nevezni:

milyen falszerkezetbe rögzít;
milyen mélységben és milyen rögzítőelemmel;
hol helyezkednek el a teherhordó alátétek;
hogyan támasztja alá az alsó tokot;
hogyan kezeli a profilbővítőket;
milyen módon adja át a redőny, a küszöb és a nagy szárnyak terheit.

A belső légzárás nem azonos a szép vakolattal

A belső oldali csatlakozásnak folytonos légzáró vonalat kell alkotnia a tok és az épület légzáró rétege között. Tömör falazatnál ez általában a belső vakolat. Könnyűszerkezetes falnál lehet légzáró fólia vagy lemezréteg. A két rendszert tartósan össze kell kapcsolni.

A belső fólia akkor sem működik, ha a tokhoz jól tapad, de a másik széle egy porló, vakolatlan téglafelületen végződik. Ugyanígy megszakad a légzárás, ha a saroknál felgyűrődik, a rögzítőkonzolnál kilyukad, vagy a belső párkány beépítésekor elvágják.

A légzárás nem csupán energiatakarékossági kérdés. A fugába áramló beltéri levegő lehűlhet, és nedvességet adhat le. Ez ronthatja a hőszigetelést, nedvesítheti a környező anyagokat, valamint kedvezőtlen körülményeket teremthet penész vagy más károsodás számára. A RAL–ift útmutató ezért a légzárást, a minimális hővédelmet, a hőhidak csökkentését és a nedvességvédelmet összefüggő tervezési feladatként kezeli.

A külső lezárásnak az esőt is bírnia kell

A külső tömítés feladata nem az, hogy mindenáron teljes párazárást hozzon létre. Ellen kell állnia a várható szélnek és csapóesőnek, közben pedig lehetővé kell tennie a fugába esetleg bejutó vagy az építési nedvességből visszamaradó pára távozását.

Külső lezárásként használható például előkomprimált fugatömítő szalag, külső fólia, megfelelő fugatömítő rendszer, folyékony membrán, vakolható csatlakozóprofil vagy ezek összehangolt kombinációja. Az ift szakmai anyagai a lehetséges rendszerek között említik a szórható tömítőanyagokat, impregnált habszalagokat, multifunkciós szalagokat, csatlakozófóliákat és vakolati tömítőprofilokat.

Nem minden külső csatlakozást ér ugyanakkora vízterhelés. Más a helyzet egy mély, fedett loggiában, mint egy szabadon álló, nyugati homlokzat felső emeletén. A termékválasztást ezért a tényleges kitettséghez, a hézagmérethez és a várható mozgáshoz kell igazítani. Az ift szerint a külső időjárásvédelmet csapóesőállóan kell kialakítani, a bejutó nedvességnek pedig ellenőrzötten kifelé kell távoznia.

A szalag csak a mérettartományán belül működik

Az előkomprimált és multifunkciós szalagokat meghatározott hézagszélességhez gyártják. A túl szűk hézagba beszorított szalag akadályozhatja a szerelést vagy túl nagy nyomást fejthet ki, a túl széles hézagban pedig nem éri el a szükséges tömörséget.

Ezért az ablak felmérésekor nem elegendő a nyílás névleges szélességét és magasságát megmérni. Ellenőrizni kell a káva ferdeségét, a fal síkját, a párhuzamosságot, a derékszöget és az esetleges lokális kiállásokat is. A tervezett tokméretnek minden oldalon olyan szerelési hézagot kell hagynia, amelyet a kiválasztott rendszer kezelni tud.

A helyszíni megoldás nem lehet az, hogy az egyik oldalon 5 milliméter, a másikon 40 milliméter marad, majd mindkettőbe ugyanazt a szalagot próbálják beépíteni. Nagy eltérésnél előbb a kávát kell korrigálni, vagy más, dokumentáltan alkalmas csatlakozási rendszert kell választani.

A sarkok és toldások többet árulnak el, mint az egyenes szakaszok

Egyenes szakaszon szinte bármelyik fólia rendezettnek látszik. A valódi minőség a sarkoknál, a toldásoknál és az anyagváltásoknál derül ki.

A kivitelezés során ellenőrizni kell, hogy:

a fólia nem feszül-e meg;
marad-e elegendő mozgási tartaléka;
a sarkoknál nincs-e nyitott rés;
a toldások megfelelő átfedéssel vagy rendszerazonos ragasztással készültek-e;
a rögzítőfülek és konzolok körül folytonos marad-e a lezárás;
a vakolati vagy hőszigetelési munkák nem sértik-e meg a kész csatlakozást.

A szalagot nem szabad úgy kifeszíteni a tok és a fal között, mint egy dobhártyát. A tok és a fal hőmérséklet, nedvesség, használat és szerkezeti alakváltozás hatására eltérően mozoghat. A tömítési rendszernek ezt a várható mozgást tartósan fel kell vennie.

A külső párkány külön csomópont, nem díszítőelem

A párkány alatti rész a nyílászáró-beépítések egyik leggyakoribb gyenge pontja. A párkányon összegyűlő esővíznek biztonságosan kifelé kell folynia, miközben a csatlakozás nem vezetheti a vizet a tok alá vagy a hőszigetelés mögé.

A külső párkány kialakításánál tisztázni kell:

a párkány lejtését;
a homlokzattól való kinyúlását;
az oldalzárók kialakítását;
a tokhoz történő csatlakozását;
a párkány alatti vízvédelmi réteget;
a hőtágulásból származó mozgást;
a vakolat és a hőszigetelő rendszer csatlakozását.

A párkány végén egyszerűen felkent szilikoncsík nem feltétlenül biztosít hosszú távú vízzárást. A csomópontnak akkor is kezelnie kell a vizet, ha a külső látható tömítés idővel öregszik vagy helyenként meghibásodik.

Padlószintig érő ajtóknál az alsó rész a legnagyobb kockázat

Erkélyajtóknál, bejárati ajtóknál és emelő-toló szerkezeteknél az alsó csomópont egyszerre teherhordási, hőtechnikai, vízszigetelési, akadálymentességi és burkolati kérdés. A 2024-es RAL–ift útmutató ezért külön tárgyalja a küszöbképzést, az alsó csatlakozást és az épületszigeteléssel való kapcsolatát.

A „nulla küszöb” nem valósítható meg pusztán az ajtó mélyebbre helyezésével. Ismerni kell a belső és külső burkolati szinteket, a lejtéseket, a vízelvezetést, a vízszigetelés felhajtását, a terasz vagy erkély rétegrendjét és a csapóeső-terhelést.

Fedetlen terasznál gyakran folyóka, megfelelő külső lejtés, másodlagos vízvédelmi sík vagy emelt szerkezeti perem szükséges. Ezek hiányában még a jó minőségű ajtó és szalag sem tudja pótolni a hibás építészeti vízelvezetést.

A kivitelezőtől ilyen esetben külön alsó csomóponti rajzot kell kérni. A „küszöb alatt kifújjuk” nem tekinthető megfelelő műszaki leírásnak.

Redőny, árnyékoló és rovarháló: már a tervezéskor számolni kell velük

A tokra épített redőnydoboz, külső tokos redőny, zsaluzia, rovarháló és motoros árnyékoló megváltoztatja a csomópont geometriáját. Hatással lehet a rögzítésre, a hőhídra, a vakolati csatlakozásra és az ablak fölötti légzárásra.

Gyakori hiba, hogy az ablakot először „RAL-szerűen” beépítik, majd az árnyékolástechnikai szerelő átfúrja a fóliát, elvágja a külső szalagot vagy a vezetősín rögzítésekor utat nyit a víznek. Az elektromos kábel és a kezelőszerkezet faláttörése szintén a légzáró sík áthatolása.

Az ajánlatban ezért legyen rögzítve, hogy a tömítési rendszer hogyan kapcsolódik a redőnydobozhoz és a vezetősínekhez, valamint ki állítja helyre a lég- és vízzárást az árnyékoló szerelése után.

Multifunkciós szalag vagy külön fóliák?

Nincs minden csomópontra egyetlen helyes választás.

A multifunkciós szalag gyors, tiszta megoldás lehet szabályos káva, jól meghatározott hézag és megfelelően megválasztott termékméret esetén. Előnye, hogy egyetlen rendszerrel hozható létre a külső, középső és belső funkció. Hátránya, hogy érzékeny a hézagméretre, a káva egyenetlenségére, a sarkok kialakítására és a beépítési sorrendre.

A külön fóliás megoldás rugalmasabban igazítható szabálytalan régi falakhoz és eltérő belső-külső csatlakozásokhoz. Ugyanakkor több ragasztási felületet, több részletképzést és gondosabb kivitelezést igényel.

A folyékony membrán előnyös lehet bonyolult geometriánál vagy olyan felületeken, ahol a lemezszerű fólia nehezen vezethető. Csak megfelelő rétegvastagsággal, megerősítéssel és kompatibilis alapfelületen működik.

A választást tehát ne a kivitelező megszokása vagy a termék reklámja döntse el. A rendszernek alkalmasnak kell lennie az adott hézagméretre, falszerkezetre, mozgásra, nedvességterhelésre és felületre.

Mire figyeljen a beépítés napján?

Az ellenőrzést még azelőtt érdemes elkezdeni, hogy a takarólécek, vakolat és hőszigetelés eltakarja a csomópontot.

A bontás után

Nézze meg a feltárt kávát. Ha laza, üreges, porló vagy nagy darabok hiányoznak belőle, kérje a fogadófelület javítását. Ellenőrizze, hogy az áthidaló és a fal nem mutat-e olyan repedést vagy nedvesedést, amelyet az új ablak beépítése előtt kezelni kellene.

A tok behelyezésekor

Ellenőrizhető legyen a tok függőleges és vízszintes helyzete, a diagonál, a tervezett beépítési sík, valamint a körbefutó hézag. A tok ne legyen megcsavarodva. A szárnyak működését már a végleges lezárás előtt próbálják ki.

A rögzítés után

A rögzítés legyen mechanikus és a fal anyagához illeszkedő. Az alátámasztások maradjanak a helyükön ott, ahol teherhordó szerepük van. A rögzítőelem ne húzza el vagy homorítsa be a tokot.

A tömítés előtt

A felületeket tisztítsák meg. A fólia vagy szalag ragasztási sávja ne legyen poros, deres, vizes vagy fagyott. A szükséges alapozót a gyártói előírás szerint használják.

A tömítés elkészülte után

Készüljön fénykép minden oldalról, különösen a sarkokról, a párkány alatti részről és a küszöbről. A fotózás azért fontos, mert a tömítések nagy része a következő munkafázisban végleg eltűnik.

Tipikus hibák és várható következményeik

Látható vagy feltételezhető hiba	Lehetséges következmény
Csak purhab, külön belső és külső lezárás nélkül	Légszivárgás, nedvesedő fuga, huzat és gyengébb hangszigetelés.
Poros vagy laza falra ragasztott fólia	Leváló tömítés, rejtett légzárási hiba.
Nem megfelelő mérettartományú szalag	Elégtelen tömörség vagy túlzott összenyomás.
Kevés vagy rosszul megválasztott rögzítés	Tokdeformáció, nehéz működés, repedő csatlakozás.
Habon álló küszöb	Süllyedés, ajtóműködési hiba, repedés és hőhíd.
Megszakított belső fólia a sarokban	Koncentrált légszivárgás és nedvességterhelés.
Külső fólia vízvisszatartó „teknőt” alkot	A víz a tok alatt vagy a falban maradhat.
Párkány alatti másodlagos vízvédelem hiánya	Beázás a tok alatt vagy a homlokzati hőszigetelés mögött.
Utólag átfúrt tömítési sík	Lég- vagy vízzárási hiány az árnyékoló és kábelek körül.
Túl belső beépítési helyzet	Hideg káva, nagyobb hőhíd, kedvezőtlen belső felületi hőmérséklet.

Milyen dokumentumokat kérjen?

A jó kivitelezőnek nem okoz problémát, ha meg kell neveznie a rendszer elemeit és dokumentálnia kell a munkát. Ez nem feltétlenül jelent nagy adminisztrációt; egy családi háznál is elegendő lehet néhány jól összeállított oldal.

Kérjen:

Beépítési részletrajzot minden eltérő csomópontra.
Rögzítési leírást, különösen nagy méretű és padlószintig érő elemekhez.
Termékadatlapot a szalagokról, fóliákról, ragasztókról, habról és folyékony membránról.
Aljzatelőkészítési előírást, beleértve a szükséges alapozót.
Munkaközi fotókat a még el nem takart csatlakozásokról.
Átadási jegyzőkönyvet, amely tartalmazza a működéspróbát és az észlelt eltéréseket.
Karbantartási útmutatót a vasalathoz, tömítésekhez és külső csatlakozásokhoz.

A valódi RAL minőségjelzés ennél többet jelent: képzett szerelőket, dokumentált rendszerleírást, belső ellenőrzést és független külső felügyeletet is magában foglal. Ezért különbséget kell tenni a RAL minőségjellel rendelkező, ellenőrzött szerelés és a magyar piacon lazábban használt „RAL-szerű” megnevezés között.

Érdemes-e légzárási vizsgálatot kérni?

Nagyobb energetikai felújításnál, légtömör épületnél vagy hővisszanyerős szellőztető rendszer mellett indokolt lehet az épület légzárásának műszeres vizsgálata. A blower door mérés nem kizárólag az ablakokat vizsgálja, de segítségével feltárhatók a tokcsatlakozás körüli légszivárgások.

A legjobb időpont gyakran az, amikor a belső légzáró csatlakozások már elkészültek, de még hozzáférhetők. Így a hibák javíthatók anélkül, hogy kész burkolatot vagy vakolatot kellene visszabontani.

Kisebb munkánál is lehet egyszerű helyszíni ellenőrzést végezni füstceruzával vagy légsebességmérővel, de ezek csak tájékoztató jellegűek. A nyílt lánggal végzett „gyertyapróba” tűzveszélyes, és a légmozgást is pontatlanul mutathatja.

Vízzárási problémára gyanakodva célzott locsolási próba végezhető, de ezt szabályozott módon, a vízelvezetés és az épület állapotának figyelembevételével kell végrehajtani. A gyári ablak csapóesőállósági osztálya ugyanis nem igazolja automatikusan a falcsatlakozás vízzárását; a termék és a beépített csomópont két külön vizsgálati terület. Az ablakok gyári csapóesőállóságát az EN 1027 szerinti vizsgálattal határozzák meg, majd EN 12208 szerint osztályozzák.

Minta műszaki szöveg ajánlatkéréshez

Az alábbi megfogalmazás kiindulópontként használható, de mindig az adott épülethez kell igazítani:

A nyílászárók beépítése objektumspecifikus, a RAL–ift szerelési útmutató funkcionális elveivel összhangban kidolgozott csomóponttal történjen. A kivitelező az ajánlat részeként adja meg a beépítési síkot, a mechanikai rögzítés és teherátadás módját, a tervezett hézagméretet, a belső légzáró csatlakozást, a középső hő- és hangszigetelő kitöltést, valamint a külső csapóeső elleni, kiszáradást lehetővé tevő lezárást.

A rendszer elemei legyenek egymással, a tok anyagával és a fogadó falszerkezettel kompatibilisek. A kivitelező térjen ki a kávák szükséges előkészítésére, az alsó tok- és küszöbcsatlakozásra, a párkányokra, a homlokzati hőszigetelésre, az árnyékolókra, valamint a csatlakozó szakágak felelősségére. A takarás előtt a rögzítésekről és a tömítési síkokról fényképes dokumentáció készüljön.

Ez a szöveg lényegesen többet ér, mint a szerződésben szereplő egyetlen mondat: „Az ablakok RAL-technológiával kerülnek beépítésre.”

Rövid helyszíni ellenőrzőlista

Átvételkor az alábbi kérdésekre kell egyértelmű választ kapnia:

Ellenőrző kérdés	Elfogadható eredmény
Hová került a tok a fal keresztmetszetében?	Megfelel a tervnek, és kapcsolódni tud a hőszigetelő réteghez.
Mi tartja az ablak tömegét?	Tartós alátámasztás és mechanikai rögzítés, nem kizárólag hab.
Folytonos-e a belső légzárás?	A tok és a fal légzáró rétege között nincs nyitott sarok vagy megszakítás.
Kitöltött-e a középső hézag?	Nincsenek nagy üregek, de a tok sincs habbal deformálva.
Védett-e kívülről a fuga?	A rendszer csapóesőálló, és a víz kifelé tud távozni.
Rendben van-e az alsó csatlakozás?	Teherbíró, hőhídcsökkentett és vízelvezetés szempontjából átgondolt.
Működnek-e a szárnyak?	Akadás nélkül nyílnak, záródnak és megfelelően felfekszenek.
Dokumentálták-e a takart részeket?	Vannak dátumozott, egyértelmű munkaközi fényképek.

A legfontosabb tanulság

A RAL-szerű beépítés nem attól lesz jó, hogy a purhab mellé két különböző színű fólia kerül. A minőség a teljes rendszerből következik: megfelelő beépítési sík, ellenőrzött hőhíd, teherbíró mechanikai rögzítés, alkalmas fogadófelület, folytonos belső légzárás, hő- és hangszigetelt középső zóna, csapóesőálló külső lezárás, valamint biztonságos párkány- és küszöbcsomópont szükséges.

A megrendelő számára a legjobb védelem a részletes ajánlat, a rajzos csomópont, az egyértelmű szakági felelősség és a takarás előtti ellenőrzés. Aki csak annyit ígér, hogy „RAL-szalaggal körberagasztja”, még nem feltétlenül tervezte meg a csomópontot. Aki viszont megmutatja a rétegrendet, megnevezi a rögzítést, ellenőrzi a kávát, külön kezeli a küszöböt és dokumentálja a munkát, annál jóval nagyobb az esély arra, hogy az új nyílászáró nemcsak az átadáskor, hanem hosszú évekkel később is megfelelően működik.
