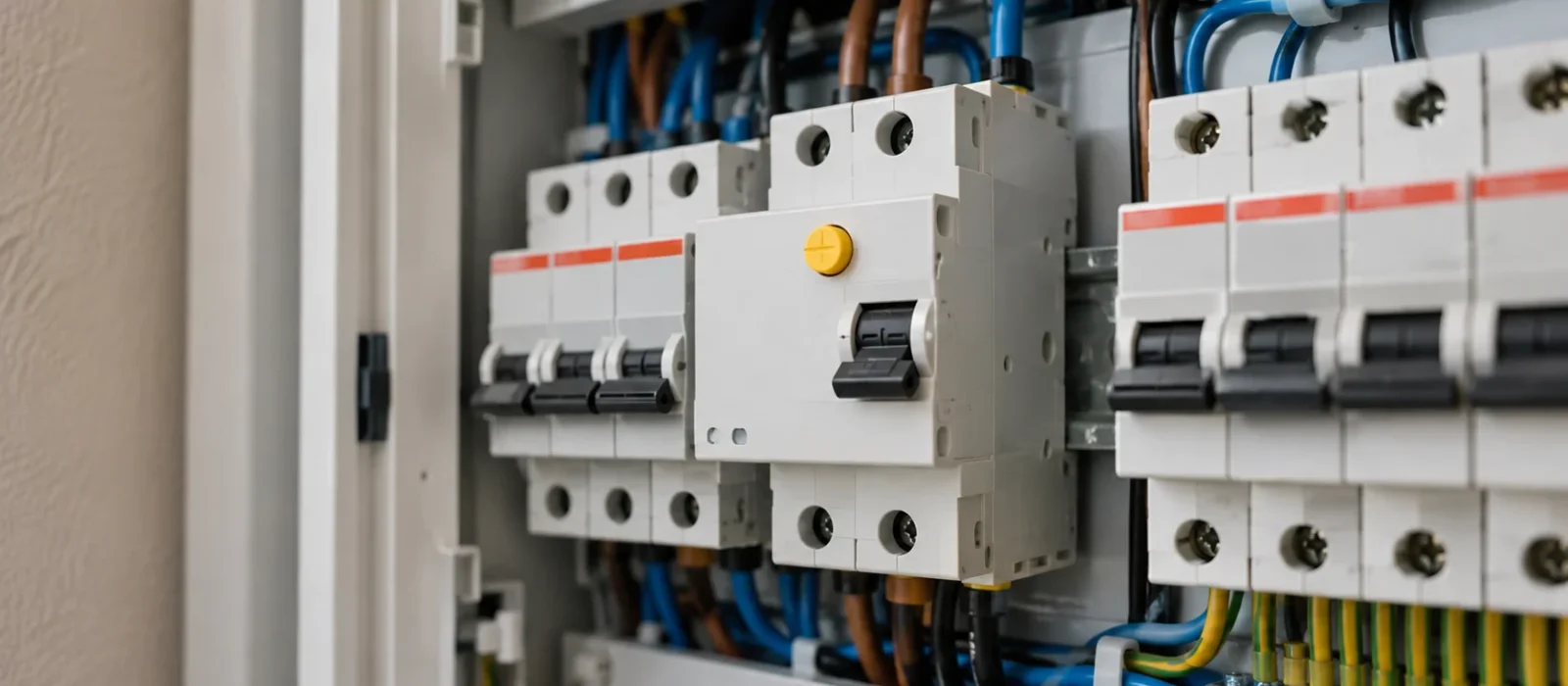

FI-relé szerepe: hol kötelező és mitől véd?

A FI-relé azok közé a villamos szerelvények közé tartozik, amelyekről szinte minden felújító hallott már, a működésével kapcsolatban mégis rengeteg a félreértés. Gyakran egyszerűen „életvédelmi relének” nevezik, máskor úgy kezelik, mintha a kismegszakító modernebb változata lenne. Egyik megközelítés sem teljesen pontos.

A szakmailag helyes megnevezés áram-védőkapcsoló, rövidítve ÁVK, nemzetközi jelöléssel RCD. A hétköznapi „FI-relé” vagy „Fi-relé” elnevezés ettől még teljesen bevett, ezért ebben a cikkben is használjuk.

A berendezés elsődleges feladata az, hogy észlelje, amikor az áram egy része nem azon az úton folyik vissza, amelyen kellene. Ilyen helyzet alakulhat ki például sérült szigetelés, hibás háztartási gép vagy egy feszültség alatt álló rész megérintése miatt. A FI-relé megfelelő körülmények között nagyon gyorsan lekapcsolhatja az érintett áramkört, jelentősen csökkentve az áramütés súlyos következményeinek kockázatát.

Fontos azonban már az elején leszögezni: a FI-relé nem tesz minden villamos hibát veszélytelenné, és nem helyettesíti sem a védővezetőt, sem a megfelelő földelést, sem a kismegszakítót.

Mit érzékel valójában a FI-relé?

Egy egyfázisú áramkörben normál esetben pontosan annyi áram folyik vissza a nullavezetőn, amennyi a fázisvezetőn a fogyasztó felé elindult.

Ha például egy vízforraló 5 ampert vesz fel, akkor nagyjából 5 amper halad rajta keresztül vissza is. A FI-relé ezt az egyensúlyt figyeli.

Ha viszont a készülék szigetelése megsérül, és az áram egy része a készülék fémházán, a védővezetőn, egy csővezetéken vagy akár egy emberen keresztül a föld felé kezd folyni, a visszatérő áram már kisebb lesz. Ezt a különbséget – a hibaáramot vagy maradékáramot – érzékeli az áram-védőkapcsoló.

Lakásokban kiegészítő személyvédelemhez jellemzően legfeljebb 30 mA névleges hibaáramú készüléket alkalmaznak. Az MSZ HD 60364-4-41:2018 több lakossági felhasználásnál kifejezetten legfeljebb 30 mA-es RCD-védelmet ír elő. Maga a szabvány jelenleg is érvényes magyar szabvány, amint az MSZT szabványadatlapja is mutatja.

A „30 mA” ugyanakkor nem azt jelenti, hogy 29 mA veszélytelen, 30 mA fölött pedig automatikusan mindenkit megment a készülék. Ez a FI-relé egyik műszaki névleges értéke, nem az emberi szervezet biztonsági határvonala.

FI-relé és kismegszakító: két teljesen más feladat

Felújításkor gyakran látni olyan elosztótáblát, amelyben új kismegszakítók vannak, ezért a tulajdonos úgy gondolja, az áramütés elleni védelem is korszerű. Ez nem feltétlenül igaz.

A kismegszakító elsősorban a vezetéket és az áramkört védi a túl nagy áramtól. Ha túl sok fogyasztó működik egy áramkörön, vagy rövidzárlat történik, lekapcsol.

Ezzel szemben egy emberen keresztül folyó veszélyes áram nagyságrendekkel kisebb lehet annál, ami egy 16 A-es kismegszakító gyors működéséhez szükséges. Ilyenkor válik fontossá a 30 mA-es RCD kiegészítő védelme.

Egy hagyományos RCCB típusú FI-relé tehát nem kismegszakító. Ha túlterhelés keletkezik úgy, hogy nincs számottevő hibaáram a föld felé, az RCD önmagában nem feltétlenül kapcsol le. A korszerű lakáselosztókban ezért vagy külön kismegszakító és RCD dolgozik együtt, vagy áramkörönként kombinált RCBO-t alkalmaznak.

Hol szükséges 30 mA-es FI-relé egy mai lakásban?

A kérdés megválaszolásához érdemes különválasztani a jogszabályt és a szabványt.

A magyar 40/2017. (XII. 4.) NGM rendelethez tartozó Villamos Műszaki Biztonsági Szabályzat előírja, hogy a villamos berendezésnek meg kell felelnie a műszaki biztonsági követelményeknek. A rendelet azt is kimondja, hogy a hivatkozott villamos biztonsági szabványok szerinti megoldás megfelelőnek tekintendő; a szabványtól eltérő kialakítás csak megfelelően igazolt, legalább azonos biztonsági szint mellett alkalmazható. A szabályozás aktuális szövege a Nemzeti Jogszabálytárban érhető el.

A lakások szempontjából az egyik legfontosabb dokumentum az MSZ HD 60364-4-41:2018, amely az áramütés elleni védelemmel foglalkozik.

Ennek szabványi követelménye szerint legfeljebb 30 mA névleges hibaáramú RCD-vel kell kiegészítő védelmet biztosítani a laikus személyek által használt, általános célú, legfeljebb 32 A névleges áramú váltakozó áramú csatlakozóaljzatokhoz. Ugyanez vonatkozik a szabadtéren használt, legfeljebb 32 A-es mobil villamos berendezések táplálására.

Vagyis egy új vagy korszerűen átépített lakás általános konnektoros áramköreinél a 30 mA-es FI-relé ma már nem valamiféle extra felszerelés.

A világításra is kell FI-relé

Ez sok régebbi villanyszereléshez szokott tulajdonost meglep.

Az MSZ HD 60364-4-41 jelenlegi követelménye szerint TN- és TT-rendszerben az egyedi háztartások váltakozó áramú, világítótesteket tápláló végáramköreit is legfeljebb 30 mA-es RCD-vel kell kiegészítő védelemmel ellátni. Ez a követelmény a HD 60364-4-41:2017 egyik lényeges változásaként került a szabványba.

Ez azért fontos felújításkor, mert még ma is találkozni olyan új elosztótáblákkal, ahol csak a konnektoros körök kerülnek FI-relé mögé, a világítás pedig kimarad.

Mi a helyzet a fürdőszobával?

A fürdőszoba különleges helynek számít, mert a nedves bőr lényegesen rosszabb körülményeket teremt áramütés szempontjából.

A fürdőkádat vagy zuhanyt tartalmazó helyiségekre külön szabványrész vonatkozik. Magyarországon 2025. május 1-jétől már érvényes az MSZ HD 60364-7-701:2025, valamint annak A11:2025 módosítása. Az MSZT adatai szerint a korábbi 2007-es kiadás átmenetileg, 2027. december 6-ig még szintén érvényben marad.

A szabványi rendszer lényege, hogy a fürdőt vagy zuhanyt tartalmazó helyiséget ellátó érintett áramkörök számára 30 mA-nél nem nagyobb névleges hibaáramú RCD-vel kell kiegészítő védelmet biztosítani. Bizonyos speciális védelmi módoknál – például megfelelő SELV/PELV vagy villamos elválasztás esetén – vannak kivételek, ezek azonban nem egy átlagos lakás tipikus 230 V-os áramkörei.

A FI-relé megléte természetesen nem jelenti azt, hogy a fürdőszobában bárhová kerülhet konnektor, kapcsoló vagy villamos berendezés. A fürdőszobai zónákra, az IP-védettségre és a készülékek elhelyezésére vonatkozó követelményeket ettől függetlenül be kell tartani.

Kert, terasz, garázs: itt különösen fontos

A hosszabbítóval működtetett elektromos fűnyíró, magasnyomású mosó, sövényvágó vagy barkácsgép használatakor a környezet könnyen nedves lehet, a kábel pedig jóval nagyobb mechanikai igénybevételt kap, mint egy nappali padlóján fekvő vezeték.

Éppen ezért a szabvány külön nevesíti a szabadtéri használatra szánt, legfeljebb 32 A-es mobil villamos berendezések RCD-védelmét is.

Felújításkor tehát nem szerencsés a terasz vagy a kert konnektorát egyszerűen egy régi, FI-relé nélküli beltéri áramkörről továbbvezetni.

Elektromosautó-töltőnél már külön követelmények vannak

Az elektromos autó töltése jó példa arra, miért nem lehet minden áramkörre automatikusan ugyanazt a FI-relét kiválasztani.

Az elektromos járművek táplálására az MSZ HD 60364-7-722:2019 külön követelményeket tartalmaz; az MSZT ezt kifejezetten az elektromos járművek energiaellátását és adott esetben visszatáplálását biztosító áramkörökre adta ki.

Az EV-töltésnél egyenáramú hibaáram-összetevő is kialakulhat. A konkrét töltő kialakításától függően ezért A típusú RCD megfelelő DC-hibaáram-érzékeléssel vagy magasabb tudású, például B típusú RCD válhat szükségessé. Nem jó megoldás egy wallboxot úgy bekötni, hogy „van már valahol egy 30 mA-es FI-relé a házban, az biztos elég lesz”.

AC vagy A típus? Nem mindegy, mi van a betűjel mögött

A FI-relé előlapján nemcsak a 30 mA, 40 A vagy 63 A felirat fontos. A készülék típusa azt is meghatározza, milyen alakú hibaáramot képes megfelelően felismerni.

Az AC típus alapvetően szinuszos váltakozó hibaáram érzékelésére szolgál. Az A típus ezen túl pulzáló egyenáramú összetevővel rendelkező hibaáramokra is érzékeny.

Ez nem pusztán elméleti különbség. Mosógépekben, indukciós főzőlapokban, fényerőszabályzókban, tápegységekben és számos más modern készülékben egyenirányítós és félvezetős elektronika működik. A Legrand magyar szakmai anyaga például ezért is emeli ki az A típus használatát ilyen fogyasztóknál.

Ez azonban nem jelenti azt, hogy minden speciális fogyasztóhoz automatikusan ugyanaz az A típusú készülék megfelelő. Frekvenciaváltók, napelemes inverterek, hőszivattyúk és elektromosautó-töltők esetén mindig figyelembe kell venni a készülék gyártójának előírásait és a vonatkozó szabványokat.

Mit jelent a 40 A / 30 mA felirat?

Egy gyakori FI-relén például ezt olvashatjuk:

40 A / 30 mA, Type A

A két szám teljesen más dolgot jelent.

A 40 A az RCD névleges árama, vagyis az az áramterhelési kategória, amelyre a készüléket méretezték. Nem azt jelenti, hogy 40 amperes túlterhelésnél lekapcsol.

A 30 mA ezzel szemben a névleges hibaáram-érzékenységhez kapcsolódik.

Ezért veszélyes kizárólag a felirat alapján, házilag RCD-t választani. Ellenőrizni kell a betáplálást, az előtte lévő túláramvédelmet, az áramköröket, a vezetékeket, a hálózati rendszert, a várható szivárgó áramokat és a szelektivitást is.

Nem feltétlenül jó ötlet az egész lakást egyetlen FI-relére kötni

Műszakilag több áramkör közös RCD-ről is védhető. Egy kisebb lakásban ezért gyakran találunk egyetlen 30 mA-es FI-relét, mögötte több kismegszakítóval.

Ennek azonban van egy kellemetlen következménye: egyetlen hibás készülék miatt elsötétülhet az egész lakás.

Ha például a mosógép szigetelési hibája működteti a közös RCD-t, vele együtt megszűnhet a világítás, a hűtőszekrény és minden más áramkör táplálása is. Ráadásul a hibakeresés is körülményesebb.

Nagyobb felújításnál ezért célszerű több védelmi csoportra bontani az áramköröket, vagy akár áramkörönként RCBO-t használni. Ez utóbbinál minden végáramkör saját túláram- és hibaáram-védelmet kap. Ez nem minden lakásnál kötelező, de üzemeltetési szempontból sokkal jobban elkülöníthetők a hibák.

Az is számít, hogy a modern elektronikus készülékek kis üzemszerű szivárgó áramai összeadódhatnak. Ha túl sok fogyasztót helyezünk egyetlen RCD mögé, gyakoribbá válhatnak a nehezen azonosítható lekapcsolások.

Miért old le a FI-relé látszólag ok nélkül?

A megfelelően működő FI-relé ritkán kapcsol le valóban ok nélkül. Gyakori probléma például egy öreg bojler fűtőbetétjének szigetelési hibája. A készülék akár még működhet is, de a fűtőszál felől egyre nagyobb áram szivárog a védővezető irányába. Hasonló hibát okozhat egy mosógép fűtőbetétje, nedvességet kapott kültéri kötés, sérült hosszabbító vagy hibás sütő.

Felújítás után viszont az is előfordul, hogy nem a fogyasztó a hibás, hanem maga az új hálózat. Tipikus eset, amikor két RCD mögötti áramkör nullavezetője valahol összekeveredik, vagy a FI-relé után ismét összekötik a nullavezetőt a védővezetővel.

Ilyenkor a készülék pontosan azt teszi, amire tervezték: olyan áramot érzékel, amely nem a megfelelő vezetéken tér vissza. A FI-relé ismételt visszakapcsolása ezért nem hibajavítás. Ha rendszeresen leold, annak okát műszeres vizsgálattal kell megtalálni.

Régi, kétvezetékes lakásba egyszerűen betehető?

Ez az egyik legkényesebb felújítási helyzet.

Régi magyar lakásokban gyakran találkozni olyan TN-C jellegű hálózatrésszel, ahol a nulla- és védővezető funkcióját közös PEN vezető látja el. Egy RCD a TN-C hálózatrészben nem alkalmazható ugyanúgy, mint egy korszerű TN-S rendszerben. A PEN vezetőt előbb szabályosan szét kell választani PE és N vezetőre; a szétválasztás után ezek a FI-relé mögött már nem köthetők újra össze. Az IEC/HD 60364 elveit összefoglaló szakmai útmutatók ugyanezt hangsúlyozzák.

Ezért a „veszek egy FI-relét és beteszem a régi biztosítéktábla elé” megoldás kifejezetten rossz kiindulópont.

Régi lakásnál először azt kell tisztázni, milyen érintésvédelmi rendszer működik, hol történik a PEN szétválasztása, milyen állapotúak a védővezetők, és megfelel-e egyáltalán a meglévő hálózat az új elosztó kialakításához.

A FI-relé helyettesíti a földelést

Talán ez a legveszélyesebb tévhit. A FI-relé kiegészítő védelem. A megfelelő védővezető és az érintésvédelmi rendszer alapvető szerepét nem veszi át.

Ha például egy I. érintésvédelmi osztályú készülék fémházára hibafeszültség kerül, a PE vezető megfelelő hibaáram-utat biztosít, amely elősegíti a védelmi készülék gyors működését.

A FI-relé nélküli PE rossz megoldás lehet, de ugyanígy hibás gondolkodás a PE nélküli hálózatot pusztán egy RCD felszerelésével „korszerűnek” tekinteni.

Van olyan áramütés, amely ellen nem véd megbízhatóan

Tegyük fel, hogy valaki egyszerre érinti meg a fázist és a nullát, és az áram a testén keresztül a fázistól közvetlenül a nulláig folyik.

Ebben az esetben a FI-relé szempontjából akár ugyanannyi áram is távozhat a fázison, mint amennyi a nullán visszatér. Nem feltétlenül keletkezik olyan különbségi áram, amely működteti az RCD-t. Ezért tilos úgy gondolkodni, hogy „FI-relé van, tehát hozzá lehet érni a vezetékhez”.

Ugyanezért a villamos szerelési munkát a FI-relé jelenléte nem teszi biztonságos barkácsfeladattá.

Segíthet a villamos eredetű tűz megelőzésében is?

Bizonyos esetekben igen.

Egy sérült szigetelésből eredő, föld felé folyó hibaáram melegedést és tüzet okozhat. Az RCD ezt a hibaáramot érzékelve a túláramvédelemnél korábban lekapcsolhat.

De a FI-relé nem általános tűzvédelmi készülék. Nem feltétlenül érzékeli például a rosszul meghúzott csatlakozás miatt kialakuló soros ívet vagy egy túlmelegedő kötést, ha közben nincs megfelelő nagyságú föld felé folyó hibaáram.

Ezért az RCD nem helyettesíti a megfelelő vezetékméretezést, túláramvédelmet, kötéseket, elosztótáblát vagy – ahol szükséges – más speciális védelmi megoldásokat.

Egy régi lakásba utólag kötelező beszerelni?

Erre nincs olyan egyszerű válasz, hogy „minden FI-relé nélküli régi lakás szabálytalan”.

A Villamos Műszaki Biztonsági Szabályzat jelenlegi rendszere különbséget tesz a létesítéskor érvényes követelmények és a későbbi követelmények között. A villamos berendezés minősítésénél figyelembe kell venni a létesítés idején érvényes műszaki követelményeket, a feltárt hiányosságok megszüntetésének módját pedig a felülvizsgálat és adott esetben a következő felújítás is meghatározhatja.

Ez azonban nem jelenti azt, hogy egy FI-relé nélküli, ötvenéves alumíniumvezetékes hálózatot érdemes változatlanul hagyni csak azért, mert annak idején más szabályok szerint készült.

Egy nagyobb lakásfelújítás, új konyha, fürdőszoba, klíma, indukciós főzőlap, hőszivattyú vagy elektromosautó-töltő telepítése már sokszor olyan mértékben érinti a villamos hálózatot, hogy annak korszerűsítése nem választható el az új fogyasztók biztonságos kialakításától.

Milyen legyen egy jól átgondolt új lakáselosztó?

Nincs minden lakásra ráhúzható egyetlen rajz. Egy kis garzon villamos rendszere egészen más, mint egy háromfázisú, hőszivattyús családi házé elektromosautó-töltővel, napelemmel és indukciós főzőlappal. A korszerű tervezésnél azonban már nemcsak azt érdemes megkérdezni, hogy „hány FI-relé kell”, hanem azt is, mely áramkörök maradjanak működőképesek egyetlen hiba esetén.

Ésszerű például külön kezelni a világítást, a konyhai nagyfogyasztókat, a fürdőszobát, a kültéri áramköröket és az olyan fontos fogyasztókat, amelyeknél egy észrevétlen többórás leállás komoly kellemetlenséget okozhat.

Egyetlen közös RCD olcsóbb elosztót eredményezhet, de egy jól tagolt rendszer használhatóságban és hibakeresésben egészen más szintet képvisel.

Mit ellenőrizhet a tulajdonos?

A FI-relé előlapján általában található egy T vagy TEST jelzésű próbagomb. Ennek megnyomására működő, feszültség alatt álló rendszerben a készüléknek le kell kapcsolnia.

A 40/2017. (XII. 4.) NGM rendelet jelenleg elérhető egységes szövege az RCD működőképességének rendszeres, próbagombbal történő ellenőrzését is előírja; az aktuális változat lakóépületi használatnál legalább évenkénti ellenőrzést rögzít. A készülék gyártója ennél gyakoribb tesztelést is előírhat, ezért az adott RCD dokumentációját is célszerű figyelembe venni.

A TEST gomb viszont csak a készülék saját működésének egyik alapvető ellenőrzése. Nem helyettesíti azt a műszeres vizsgálatot, amely során szakember többek között az RCD tényleges működését, lekapcsolási viselkedését, az érintésvédelmi kialakítást, a védővezető folytonosságát és a hálózat egyéb biztonsági jellemzőit ellenőrzi.

Gyakorlati összefoglaló felújítóknak

Mire figyeljünk felújítás előtt?

Ha az elosztótáblában egyáltalán nincs FI-relé, első lépésként nem magát a készüléket érdemes megvenni, hanem a hálózat állapotát felmérni.

Különösen fontos ellenőrizni a régi kétvezetékes áramköröket, a védővezető kialakítását, a PEN szétválasztását, az elosztótábla állapotát, az áramkörök vezeték-keresztmetszetét és azt, hogy a nullavezetők megfelelően elkülönülnek-e. A korszerűsítés során pedig érdemes előre eldönteni, hány RCD-csoport készüljön, szükséges-e áramkörönként RCBO, milyen típusú RCD-t igényelnek az elektronikus fogyasztók, illetve várható-e később hőszivattyú, napelem vagy elektromosautó-töltő.

Ezeket a kérdéseket jóval könnyebb az elosztótábla tervezésekor megoldani, mint két évvel később újra átalakítani a frissen elkészült villamos hálózatot.

A FI-relé nagyon fontos – de csak egy része a védelemnek

A FI-relé az elmúlt évtizedek egyik legfontosabb lakossági villamos biztonsági eszköze. Egy megfelelően megtervezett 30 mA-es RCD-védelem olyan hibaáramokra reagálhat, amelyeknél egy hagyományos kismegszakító még nem feltétlenül működne.

Ettől azonban a villamos hálózat biztonsága továbbra is rendszerként értelmezendő. Szükség van megfelelő vezetékezésre, PE vezetőre, földelésre, EPH-ra, túláramvédelemre, helyes áramköri felosztásra és megfelelően kiválasztott RCD-típusra. Régi TN-C hálózatnál a PEN kérdését is rendezni kell, speciális fogyasztóknál pedig külön követelmények léphetnek életbe.

Felújítóként ezért a legfontosabb kérdés nem az, hogy „van-e FI-relé a táblában?”, hanem az, hogy a megfelelő FI-relé a megfelelő helyen, megfelelő hálózati kialakításban védi-e azokat az áramköröket, amelyeket védenie kell.

Ez a különbség egy látványosan modern elosztótábla és egy valóban korszerű villamos hálózat között.
