A „tűzgátló gipszkarton” kifejezés kissé félrevezető. Egy piros vagy rózsaszín gipszkartonlap önmagában még nem tesz egy falat EI 30, EI 60 vagy EI 90 tűzállóságúvá. A tűzvédelmi teljesítményt a komplett szerkezetre határozzák meg: számít a lemez típusa és vastagsága, a rétegek száma, a profilváz, a profilok kiosztása, az esetleges ásványgyapot, a rögzítés, a hézagolás, valamint minden csatlakozás és áttörés is. A Rigips saját műszaki tájékoztatója is hangsúlyozza, hogy a tűzállósági teljesítményt a teljes szerkezeti kialakításra értékelik, nem az egyes építőanyagokra.
Ez a különbség felújításnál különösen fontos. Könnyű úgy gondolkodni, hogy „a normál lap helyett felteszek két réteg tűzgátlót, és kész az EI 60-as fal”, miközben egy rosszul kialakított konnektordoboz, egy nem megfelelő mennyezeti csatlakozás vagy egy utólag kifúrt gépészeti áttörés megszakíthatja a tűzvédelmi rendszert.
Segítünk megtalálni számodra a legjobb kivitelezőket!
Töltsd ki az űrlapot, és 24 órán belül visszahívunk – kötelezettség és rejtett költségek nélkül.
Magyarországon az alapvető követelményeket az Országos Tűzvédelmi Szabályzat, vagyis az OTSZ tartalmazza. A gyakorlati műszaki megoldásokhoz pedig érdemes a BM Országos Katasztrófavédelmi Főigazgatóság hatályos Tűzvédelmi Műszaki Irányelveit használni; maga a BM OKF külön figyelmeztet arra, hogy alkalmazás előtt mindig ellenőrizni kell az irányelv aktuális változatát.
Mit jelent valójában az EI 30 vagy az EI 60?
Tűzálló szerkezeteknél gyakran találkozunk olyan jelölésekkel, mint az EI 30, EI 60 vagy REI 90. A szám azt mutatja meg, hány percig kell a szerkezetnek a jelölésben szereplő követelményeket teljesítenie a szabványos tűzvizsgálati feltételek között. Ez nem azt jelenti, hogy egy EI 60-as fal minden valós tűzben pontosan 60 perc után fog tönkremenni.
Az „E” az integritást jelenti: a szerkezetnek meg kell akadályoznia, hogy lángok és forró gázok jussanak át a másik oldalra. Az „I” a hőszigetelő képesség: a tűzzel nem érintett oldal nem melegedhet fel az előírtnál nagyobb mértékben. Az „R” a teherhordó képességet jelöli, ezért például egy teherhordó födémnél vagy tartószerkezetnél már REI-követelménnyel is találkozhatunk. A Rigips tűzvédelmi összefoglalója ugyanezeket az alapkritériumokat használja.
| Jelölés | Gyakorlati jelentés |
|---|---|
| EI 30 / EI 60 | Nem teherhordó elválasztó szerkezet 30 vagy 60 percig teljesíti az integritási és hőszigetelési követelményt. |
| REI 30 / REI 60 | A szerkezet az integritás és hőszigetelés mellett a szükséges teherhordó képességét is megtartja az előírt ideig. |
| R 30 / R 60 | Elsősorban a tartószerkezet teherhordó képességére vonatkozó követelmény. |
| K | Burkolatok tűzvédő képességének egyik jellemzője; azt fejezi ki, hogy a burkolat mennyi ideig képes a mögötte lévő anyagot védeni. |
Ebből következik az egyik legfontosabb gyakorlati szabály: egy DF jelű gipszkartonlap nem „EI 60-as lap”. Ugyanabból a lapból különböző fal- és mennyezeti rétegrendekkel eltérő tűzállósági teljesítményű rendszerek építhetők.
Mikor szükséges tűzgátló gipszkarton rendszer?
Nem minden gipszkarton válaszfalnak kell tűzgátlónak lennie. Egy családi ház hálószobája és gardróbja közötti egyszerű, nem teherhordó válaszfal esetében például általában nem azért választunk tűzgátló szerkezetet, mert minden ilyen falra automatikusan EI-követelmény vonatkozna.
Más a helyzet, amikor a fal vagy födém tűzvédelmi elválasztó funkciót kap. Az OTSZ a tűzgátló falat többek között olyan falszerkezetként értelmezi, amely az általa elválasztott tűzszakaszok, önálló rendeltetési egységek vagy helyiségek között biztosítja az előírt tűzvédelmi elválasztást.
Ilyen helyzet alakulhat ki például különálló rendeltetési egységek között, tűzszakaszhatáron, menekülési útvonalat határoló bizonyos szerkezeteknél, gépészeti vagy felvonóaknák körül, illetve egyes födém-, tetőtér- és tartószerkezeti kialakításoknál. A konkrét követelmény azonban mindig az adott épület rendeltetésétől, kockázati osztályától, méretétől, szintszámától és a szerkezet szerepétől függ; ezért az EI 30 vagy EI 60 értéket nem lehet pusztán a helyiség nevéből megállapítani.
| Tipikus helyzet | Mit kell ellenőrizni? |
|---|---|
| Lakáson belüli egyszerű válaszfal | Van-e egyáltalán előírt tűzállósági követelmény? Ha nincs, a DF lap alkalmazása lehet önkéntes többlet. |
| Külön rendeltetési egységek elválasztása | A tervben meghatározott EI-követelmény és az arra minősített teljes falrendszer szükséges. |
| Tűzszakaszhatár | A falszerkezet mellett az ajtókat, áttöréseket, csatlakozásokat és födémkapcsolatokat is kezelni kell. |
| Gépészeti vagy liftakna | Gyakran magasabb tűzállósági követelmény és speciális, akár egy oldalról építhető aknafal szükséges. |
| Tűzvédelmi álmennyezet | Nemcsak a lap, hanem a függesztők, profilok, rögzítések és a tűzhatás iránya is meghatározó. |
| Tetőtér, fa- vagy acélszerkezet védelme | Itt már a tartószerkezet tűzvédelme is szerepet kaphat; külön minősített burkolati rendszer kellhet. |
A Rigips tájékoztatója például lakások közötti falaknál, gépészeti és liftaknáknál, illetve egyes födém- és tetőtéri szerkezeteknél is bemutat tűzálló megoldásokat, de egyben hangsúlyozza, hogy a tényleges követelményt mindig az adott épületre kell meghatározni.
Mi különbözteti meg a tűzgátló lapot a normál gipszkartontól?

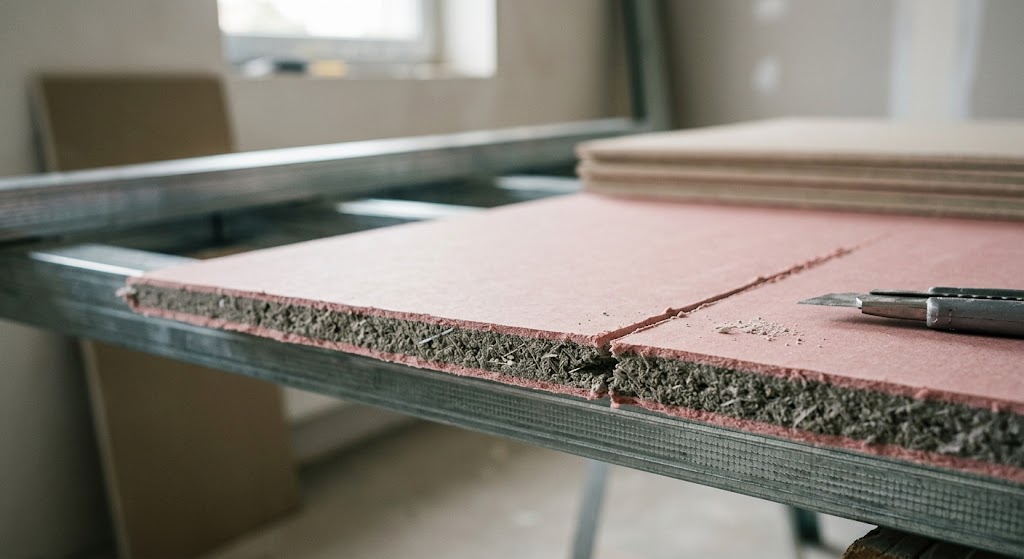

A tűzvédelmi célra gyártott gipszkartonoknál gyakori a DF jelölés. A korábbi vagy kereskedelmi elnevezések között a GKF, illetve egyes gyártóknál az RF is megjelenik. A Rigips RF tűzgátló lapja például RF (DF) jelölésű, üvegszállal erősített termék, és a gyártó kifejezetten arra hívja fel a figyelmet, hogy a szükséges rétegrendet a mindenkori rendszerminősítés alapján kell megválasztani.
A Knauf 12,5 mm-es DF tűzvédelmi építőlemeze szintén tűzvédelmi szerkezetekhez készült. A gyártó EI 30–EI 120 követelményű válaszfalak, álmennyezetek és tetőtéri rendszerek részeként említi, ami jól mutatja, hogy ugyanaz a lemeztípus több különböző teljesítményű rendszer komponense lehet.
A lap színe viszont nem műszaki minősítés. Gyártónként eltérhet a karton színe és a termék megnevezése, ezért felújításkor ne abból induljunk ki, hogy „piros, tehát tűzgátló”. A lap feliratát, szabvány szerinti típusjelét és teljesítménynyilatkozatát kell ellenőrizni.
DF, F vagy DFH2: nem mindegy, mit ír elő a rendszer
A DF jelű termékeknél a tűzhatással szembeni viselkedés mellett a mag meghatározott tulajdonságai is szerepet játszanak. Ha azonban egyszerre van szükség tűzvédelmi és fokozott nedvességtűrési tulajdonságra, például bizonyos vizes helyiségekben, akkor olyan termék kerülhet előtérbe, amely mindkét követelményt teljesíti.
Ilyen például a Knauf DFH2 tűzvédelmi-impregnált építőlemeze. Ez azonban nem azt jelenti, hogy a „zöld és piros tulajdonságú” lap automatikusan jó lesz bármely fürdőszobai tűzgátló falhoz. Mindig azt kell megnézni, hogy a kiválasztott komplett rendszer minősítése milyen lemezt engedélyez.
A nedvességálló gipszkarton ráadásul nem helyettesíti a szükséges vízszigetelést sem. A tűzvédelem, a páraterhelés és a közvetlen vízhatás három külön tervezési kérdés.
A rétegszám önmagában nem mondja meg a tűzállóságot
Felújításkor sokszor ilyen kérdés hangzik el: „Ha két réteg 15 mm-es tűzgátló lap kerül mindkét oldalra, az már EI 60?”
Erre önmagában nem lehet igennel válaszolni.
Egy minősített válaszfal tűzállóságát befolyásolhatja a CW profil mérete és lemezvastagsága, a profilok tengelytávolsága, a fal magassága, a lemezrétegek száma és típusa, az ásványgyapot vastagsága és esetenként testsűrűsége, a csavarok kiosztása, a rétegek illesztése, valamint a csatlakozó szerkezetek kialakítása. A Rigips műszaki szótára külön kiemeli, hogy az ásványgyapot előírt vastagságát és térfogatsúlyát a tűzállósági teljesítmény érdekében be kell tartani.
Ezért egy működő rendszerből nem jó ötlet „optimalizálás” címén kihagyni a gyapotot, ritkítani a profilt vagy más vastagságú lemezre váltani. Lehetséges, hogy egy másik összeállítás is teljesítené ugyanazt az EI-követelményt, de ezt annak a másik rendszernek a dokumentációjával kell igazolni.
Miért kritikus a lapok illesztése?
Többrétegű borításnál a lapok fugáit nem célszerű egymás fölé helyezni. A gyártói kivitelezési szabályok jellemzően eltolást írnak elő: a Rigips például több rétegű burkolatnál minden irányban eltolva kéri a lemezek szerelését, és legalább 40 cm-es eltolást határoz meg.
Ennek tűzvédelmi szempontból is van jelentősége. Ha valamennyi réteg hézaga egy vonalba kerülne, a szerkezeten lényegesen közvetlenebb út alakulhatna ki a hő és a forró gázok számára.
Ugyanezért nem mindegy a hézagolás sem. Egy minősített rendszer esetében a belső rétegek hézagkezelését sem szabad automatikusan esztétikai kérdésnek tekinteni. A rendszerdokumentáció mondja meg, mely réteget milyen módon kell hézagolni.
A konnektor lehet a tűzgátló fal leggyengébb pontja
Egy hibátlanul elkészített falba utólag beépített elektromos doboz már áttörést jelent. A Rigips definíciója szerint minden olyan beépítés áttörésnek számít, amely megszakítja a szerkezet burkolatának folytonosságát; példaként kifejezetten az elektromos aljzatok dobozait és az álmennyezeti lámpatesteket is említi. Az ilyen helyeken a sértetlen falszerkezetre igazolt tűzgátlási teljesítmény már nem automatikusan áll fenn.
Különösen problémás lehet, amikor két oldalon a konnektordobozokat pontosan egymással szemben helyezik el. Akusztikai szempontból sem szerencsés, tűzgátló szerkezetnél pedig csak olyan kialakítást szabad használni, amely megfelel az adott rendszer előírásainak.
Ugyanez igaz kábelcsatornára, vízvezetékre, légcsatornára, gépészeti csőre vagy utólagos klímavezeték-áttörésre. Tűzszakaszhatáron ezekhez megfelelően igazolt tűzgátló lezárás szükséges. A BM OKF jelenleg hatályos, 2025. február 1-jétől érvényes Tűzterjedés elleni védelem TvMI oldalán külön beépítési nyilatkozat-minták és tűzgátló lezárásokra vonatkozó segédletek is szerepelnek.
Az álmennyezetnél a tűz iránya is számít
Az álmennyezet különösen könnyen félreérthető. Attól, hogy egy mennyezet alulról érkező tűzhatás esetén teljesíti az előírt tűzállóságot, még nem biztos, hogy ugyanazt a teljesítményt felülről, az álmennyezeti térben kialakuló tűz esetén is biztosítja.
Ez gépészeti terekben, kábelekkel sűrűn szerelt álmennyezeti üregekben vagy több szintet érintő rendszereknél fontos. A rendszer dokumentációjában ezért nemcsak a „60 perc” számot kell megkeresni, hanem azt is, milyen irányú tűzhatásra és milyen fogadó födémszerkezet mellett igazolták a megoldást.
A függesztés sem puszta szereléstechnikai részlet. Tűzgátló mennyezethez nem szabad automatikusan ugyanazt a műanyag dübelt, gyorsfüggesztőt vagy egyéb rögzítést használni, amely egy dekorációs álmennyezethez megfelelő lenne. A teljes függesztőrendszernek követnie kell a minősített összeállítást.
Tetőtérben sem elég egyszerűen tűzgátló lapra váltani
Tetőtér-beépítésnél a gipszkarton sok esetben egyben a faszerkezet tűzvédelmének része is. Ilyenkor nemcsak azt vizsgáljuk, hogy a helyiség felől mennyi ideig marad egyben a burkolat, hanem azt is, hogyan védi a mögötte lévő szarufákat vagy más tartószerkezeti elemeket.
Különösen fontos a profilváz kialakítása, a szigetelés folytonossága, a térdfal és ferde tetősík találkozása, valamint a tetőablakok környezete. Egyetlen kihagyott lapcsík vagy szabálytalan csomópont megszakíthatja azt a burkolati „burkot”, amelyre a minősítés épül.
A Knauf DF lapjait például kifejezetten tetőtéri tűzvédelmi rendszerekben is alkalmazza, míg a Rigips rendszerdokumentációjában EI 30–EI 60 teljesítményű tetőtéri megoldások is szerepelnek. Ez ismét azt mutatja, hogy a célértéket nem a lap csomagolásáról, hanem a teljes szerkezeti rendszerből kell kiválasztani.
Acél- vagy faszerkezet burkolása külön feladat
Másként kell gondolkodni akkor is, amikor nem térelválasztó falat építünk, hanem acéloszlopot, acélgerendát vagy fa tartószerkezetet akarunk védeni.
Egy acélgerenda köré készített „gipszkarton doboz” akkor tekinthető igazolt tűzvédelmi burkolatnak, ha az adott rendszer erre a felhasználásra minősített. A tartószerkezetnél ugyanis elsősorban az R, vagyis a teherhordó képesség megfelelő ideig történő megtartása válik fontossá. A Rigips például külön tűzgátló burkolati rendszereket dokumentál acél- és faszerkezetekhez, nem egyszerű válaszfali rétegrendként kezeli őket.
Vagyis a maradék tűzgátló lapokból helyszínen összeállított dobozolás nem automatikusan R 30 vagy R 60 megoldás.
A fal magassága is része a minősítésnek
Ez gyakran még szakmai kivitelezéseknél is háttérbe szorul. Ha egy adott válaszfalrendszer EI 60 teljesítményt kapott, abból nem következik, hogy tetszőleges magasságban ugyanez az érték érvényes.
A rendszerengedély vagy gyártói katalógus meghatározhatja a maximális falmagasságot, a profil típusát és kiosztását. Egy 2,7 méteres lakásfal és egy 6 méter magas csarnokfal szerkezetileg nem ugyanaz a feladat még akkor sem, ha az elvárt tűzállósági idő mindkettőnél 60 perc.
Ezért felújítás vagy belsőépítészeti átalakítás során egy meglévő típusrészletet nem szabad egyszerűen „felnyújtani” egy magasabb térben.
Tűzgátló ajtó csak megfelelő falban működik jól
A tűzgátló ajtó és a körülötte lévő gipszkarton fal egyetlen tűzvédelmi határ részét képezheti. Emiatt az ajtótok körüli profilozás, merevítés, csatlakozás és tömítés nem egyszerűen asztalos részlet.
Hiába kerül például EI 60-as ajtó egy falba, ha maga a fal csak normál válaszfal, vagy a tok körüli szerkezetet nem az előírásnak megfelelően alakították ki. Ugyanez fordítva is igaz: egy minősített EI 60-as fal tűzvédelmi teljesítményét nem lehet automatikusan fenntartottnak tekinteni, ha egy nem megfelelő ajtót építenek bele.
A tűzgátló szerkezetet ezért mindig a nyílászáróval és annak csatlakozásával együtt kell megtervezni.
Revíziós nyílásból sem jó akármelyik
Álmennyezeti vagy aknafalas szerkezeteknél előbb-utóbb felmerül a kérdés: hogyan lehet majd hozzáférni egy szelephez, szerelvényhez vagy villamos kötéshez?
A megoldás nem az, hogy a kész falba utólag kivágunk egy lyukat és közönséges szerelőajtót teszünk bele. Léteznek kifejezetten tűzvédelmi rendszerekhez minősített revíziós nyílások; a Knauf például EI 30 követelményű álmennyezethez külön ilyen terméket kínál.
A revíziós nyílás helyét ezért célszerű már tervezéskor meghatározni. Utólag lényegesen nehezebb úgy módosítani egy tűzgátló szerkezetet, hogy annak igazolt teljesítménye is megmaradjon.
Felújításkor hogyan ellenőrizhető egy meglévő tűzgátló gipszkarton fal?
Külső szemrevételezésből sokszor sehogy. A kész, glettelt és festett tűzgátló gipszkarton fal akár teljesen ugyanúgy nézhet ki, mint egy közönséges válaszfal. A gyártói tájékoztató is felhívja a figyelmet arra, hogy a kész fal tűzállósága vizuálisan nem állapítható meg megbízhatóan.
A legjobb kiindulópont ezért a terv, a műszaki leírás, a szerkezettípus azonosítója, a gyártói dokumentáció és az átadási dokumentáció. Ha ezek hiányoznak, szükség lehet a rétegrend helyszíni feltárására is.
Egy kis próbahelyen megállapítható lehet a laprétegek száma, vastagsága, a profilméret vagy a szigetelés jelenléte, de ebből még nem feltétlenül rekonstruálható minden csavarozási és csomóponti részlet. Különösen nagy kockázatú vagy jogszabály által érintett szerkezetnél ezért a „nagyjából úgy néz ki, mint a katalógusban” nem megfelelő igazolás.
A leggyakoribb kivitelezési hiba: rendszer helyett terméket választunk
Az építőanyag-kereskedésben természetes módon lapokat, profilokat, gyapotot és csavarokat vásárolunk. Tűzvédelmi szempontból azonban fordítva célszerű gondolkodni: előbb kiválasztjuk a szükséges teljesítményű, dokumentált rendszert, majd annak alkotóelemeit rendeljük meg.
Ha a terv EI 60 válaszfalat kér, ne az legyen a kérdés, hogy „melyik piros lap a legjobb?”, hanem az, hogy melyik gyártói szerkezet teljesíti az EI 60 követelményt az adott falmagasság, vastagság, akusztikai igény és egyéb feltételek mellett.
A gyártói dokumentációkban ezért a termékoldalnál sokkal fontosabb lehet a konkrét rendszerlap vagy rendszerkatalógus.
A második tipikus hiba: összekeverjük a különböző rendszerek elemeit
Előfordul, hogy a lap az egyik gyártótól érkezik, a profil egy másiktól, a gyapot egy harmadiktól, majd a kivitelező egy negyedik rendszer részletrajzát követi. Egy közönséges belső válaszfal esetében ez megfelelő műszaki ellenőrzés mellett kezelhető lehet, tűzgátló szerkezetnél azonban lényegesen kényesebb kérdés.
A tűzvédelmi teljesítményt vizsgálati eredményre, osztályozásra vagy megfelelő műszaki dokumentumokra kell alapozni. A Rigips összefoglalója is arra hívja fel a figyelmet, hogy a szerkezeti tűzvédelmi teljesítményt megfelelő dokumentációval kell igazolni.
Ez nem feltétlenül jelenti azt, hogy műszakilag minden komponensen ugyanazt a márkanevet kell látni, de bármilyen helyettesítésnek igazolhatónak kell lennie az adott minősített szerkezet alkalmazási feltételei szerint. Pusztán az, hogy két lap egyaránt 15 mm vastag és DF jelölésű, nem bizonyítja, hogy tetszőlegesen felcserélhetők egy konkrét tűzgátló rendszerben.
A harmadik tipikus hiba: utólag áttörjük a kész szerkezetet
A szárazépítészet egyik előnye éppen az, hogy könnyű belenyúlni. Tűzvédelemnél ez könnyen hátránnyá válik.
Egy új konnektor, kábel, klímacső, légtechnikai vezeték vagy revíziós nyílás létrehozásakor már nem ugyanazzal a szerkezettel állunk szemben, amelyet eredetileg megterveztek. A módosítást ezért ugyanúgy tűzvédelmi szempontból kell kezelni, mint az eredeti kivitelezést.
Tűzszakaszhatáron különösen fontos az áttörés lezárásának dokumentálása. A hatályos BM OKF Tűzterjedés elleni védelem TvMI-hez éppen ezért külön beépítési nyilatkozat-minta is kapcsolódik.
Mit kérjünk a kivitelezőtől?
Már az ajánlatkéréskor szerepeljen benne a szükséges tűzállósági teljesítmény, például EI 60, és lehetőleg a tervezett rendszer pontos megnevezése vagy azonosítója. Az olyan ajánlat, amely csak annyit tartalmaz, hogy „2 × 15 mm tűzgátló gipszkarton fal”, tűzvédelmi szerkezet esetében kevés információt ad.
Ki kell derülnie annak is, milyen profilból készül a váz, milyen kiosztással, milyen laprétegek kerülnek rá, szükséges-e ásványgyapot, milyen csatlakozást alkalmaznak a padlónál, oldalfalnál és födémnél, valamint hogyan kezelik a nyílászárókat és gépészeti áttöréseket.
A kivitelezés után pedig értékes dokumentáció lehet a beépített rendszer azonosítása, a felhasznált termékek teljesítménynyilatkozata, a releváns gyártói rendszerlap, valamint ahol szükséges, a tűzgátló lezárások beépítési dokumentációja. Későbbi felújításkor ezek sok bontástól és bizonytalanságtól kímélhetik meg a tulajdonost.
Hobbi barkácsolóként mit lehet biztonságosan eldönteni?
Ha például egy dolgozószobában saját célra új könnyű válaszfalat építünk, és arra az adott épületben nincs tűzállósági követelmény, természetesen dönthetünk úgy, hogy normál lap helyett DF építőlemezt használunk. A nagyobb felülettömegű speciális lapoknak ráadásul akusztikai előnyeik is lehetnek. Ettől azonban nem szabad a falat hivatalosan EI 30 vagy EI 60 szerkezetnek nevezni, ha nincs mögötte az adott összeállításra vonatkozó igazolás.
Ha viszont tűzszakaszhatár, külön rendeltetési egységeket elválasztó szerkezet, menekülési útvonal, akna, teherhordó szerkezet védelme vagy más előírt tűzvédelmi funkció kerül szóba, már nem érdemes helyszíni ötletekből rétegrendet összeállítani. Ilyenkor a követelményt tűzvédelmi tervből vagy szakembertől kell meghatározni, és ahhoz dokumentált rendszert választani.
Mikor éri meg akkor is tűzgátló lapot használni, ha nem kötelező?
A tűzgátló építőlemezek nem kizárólag hatósági követelmények teljesítésére használhatók. Nagyobb felülettömegük miatt egyes típusok kedvezőbb akusztikai tulajdonságot is adhatnak, és megfelelő rendszer részeként magasabb műszaki tartalékot biztosíthatnak. A Knauf például DF tűzvédelmi lapját fokozott hangszigetelő képességű szerkezetekhez is ajánlja.
Ennek ellenére nem érdemes minden belső falat automatikusan tűzgátló lemezzel építeni. Sok esetben jobb eredményt ad, ha a helyiség valós követelménye szerint választunk: hanggátló, impregnált, nagy szilárdságú vagy kombinált lapot. Léteznek olyan termékek is, amelyek egyszerre nyújtanak tűzvédelmi, akusztikai és mechanikai többletteljesítményt.
Röviden: mitől lesz valóban tűzgátló egy gipszkarton szerkezet?
A tűzgátló gipszkarton rendszer nem egyszerűen „jobb minőségű gipszkartonfal”. Olyan vizsgált vagy igazolt szerkezeti összeállítás, amelyben a lemezektől a profilokon és szigetelésen át egészen a csatlakozásokig minden elemnek szerepe van.
Ezért a helyes sorrend nem az, hogy először megvesszük a tűzgátló lapot, majd kitaláljuk, hogyan építsük be. Először azt kell meghatározni, van-e tűzállósági követelmény, és ha igen, pontosan milyen — például EI 30, EI 60 vagy REI 60. Ezután választunk olyan dokumentált rendszert, amely ezt az adott építési helyzetben teljesíteni tudja.
Felújításkor pedig a legfontosabb gyakorlati szabály talán ez: egy tűzgátló szerkezet csak addig működik rendszerként, amíg a folytonosságát is megőrizzük. A gondosan elkészített két- vagy háromrétegű burkolat teljesítményét egy rosszul kialakított csőáttörés, revíziós nyílás vagy mennyezeti csatlakozás is leronthatja. Éppen ezért tűzvédelemnél nemcsak a négyzetméternyi fal számít, hanem legalább ennyire a néhány centiméteres részletek is.
