A tető legérzékenyebb részei általában nem a nagy, összefüggő felületek, hanem azok a pontok, ahol valami megszakítja a rétegrendet. Ilyen megszakítás a kémény, a szellőzőcső, a napelemes tartószerkezet rögzítése, a kábelátvezetés, a tetőkibúvó vagy akár egy antenna tartócsöve. Ezeknél a csomópontoknál egyszerre kell megoldani a csapadék elvezetését, a szerkezeti rögzítést, a lég- és párazárást, a hőszigetelés folytonosságát, valamint adott esetben a tűz- és villámvédelmet.
A legtöbb beázó tetőáttörés nem azért hibásodik meg, mert egyáltalán nem tömítették. Sokkal gyakoribb, hogy a kivitelező csak a külső fedésnél használt valamilyen tömítőanyagot, miközben az alátéthéjazatot, a belső légzáró réteget vagy a tartószerkezeti kapcsolatot nem dolgozta ki. A frissen felhordott tömítőmassza néhány hónapig akár hibátlannak is tűnhet, a tető mozgása, az ultraibolya sugárzás, a hőmérséklet-változás és a hóterhelés azonban gyorsan megmutatja a hiányosságokat.
Segítünk megtalálni számodra a legjobb kivitelezőket!
Töltsd ki az űrlapot, és 24 órán belül visszahívunk – kötelezettség és rejtett költségek nélkül.
A jó tetőáttörés ezért nem egyszerűen „lyuk a tetőn, körben szilikonnal”. Olyan megtervezett csomópont, amely minden egyes tetőréteg feladatát külön-külön továbbviszi az áttörés körül.
Egy tetőáttörésnél valójában több réteget kell újra összekapcsolni
A tetőt kívülről nézve általában csak a cserép, a lemez vagy más fedés látható. A csapadékbiztonság szempontjából azonban legalább ugyanilyen fontos az alatta található alátéthéjazat, továbbá a hőszigetelés és a belső oldali légzáró-párafékező réteg.
| Érintett réteg | Mit kell megoldani az áttörésnél? |
|---|---|
| Tartószerkezet | A terhek biztonságos átvezetését, szükség esetén kiváltógerendával vagy megerősítéssel |
| Tetőfedés | Az eső, az olvadékvíz és a porhó elvezetését az áttörés mellett |
| Alátéthéjazat | A fedés alá jutó nedvesség másodlagos elvezetését |
| Hőszigetelés | A szigetelés folytonosságát és a hőhíd mérséklését |
| Légzáró-párafékező réteg | A belső párás levegő szerkezetbe áramlásának megakadályozását |
| Tűz- és villamos biztonság | A kémény védőtávolságait, illetve a napelemes vezetékek és fémrészek védelmét |
Az egyik legfontosabb tervezési alapelv, hogy minden réteget a saját síkjában, a saját céljára alkalmas anyaggal kell csatlakoztatni. A külső bádogozás nem helyettesíti az alátéthéjazat mandzsettáját, az alátéthéjazat leragasztása pedig nem teszi légtömörré a belső párafékező réteget.
Az áttörésekhez alkalmazott korszerű rendszerek külön csőmandzsettákat, ragasztószalagokat, hegeszthető gallérokat és előregyártott átvezetőelemeket kínálnak. Egy vízzáró alátéthéjazati rendszer kivitelezési útmutatója például a csövet körülvevő, a membránhoz teljes felületén csatlakozó mandzsettát ír elő. Ez lényegesen megbízhatóbb megoldás, mint a fólia sugaras bevagdosása és a hézagok alkalmi leragasztása.
A helyes kivitelezés a tető felvágása előtt kezdődik
A legdrágább hibák rendszerint akkor keletkeznek, amikor az áttörés helyét kizárólag a belső alaprajz alapján jelölik ki. Előfordulhat, hogy a tervezett szellőzőcső éppen egy szarufa, tetőrács, taréjszelemen vagy acél kötőelem alatt érné el a tetőt. Ilyenkor a helyszínen gyakran eltolják a csövet, kivágnak egy szerkezeti elemet, vagy több könyök beépítésével próbálják megkerülni az akadályt.
Az áttörés helyét ezért a belső térből és a tető felől is ellenőrizni kell. Fel kell mérni a szarufák, fogópárok, dúcok, ellenlécek és tetőlécek helyzetét, az alátéthéjazat típusát, a hőszigetelés vastagságát és a belső légzáró sík pontos helyét. Napelemes rendszernél ehhez hozzáadódik a modulmező geometriája, a tartósínek kiosztása, a kéményseprői megközelítés, a tetőkibúvó, valamint a villámvédelmi rendszer elhelyezkedése.
Különösen kerülendők azok a területek, ahol nagy mennyiségű víz gyűlik össze. Ilyen a tetővápa, a magasabb tetősík alatti sáv, a hózug, a falszegély környezete és a széles kémény mögötti rész. Egy áttörést nem mindig lehet teljesen vízterheléstől mentes helyre tenni, de a kedvezőtlen pozíciót megfelelő méretű vízterelő vályúval vagy kémény mögötti nyereggel kell ellensúlyozni.
Korcolt és profilozott lemezfedésnél már a tervezéskor össze kell hangolni az áttörés helyét a lemeztáblák, korcok és bordák kiosztásával. A korcot vagy a magas profilbordát nem célszerű egyszerűen átvágni, mert ezzel megszakad a fedés természetes vízelvezető rendszere. A lemezfedések gyártói ezért azt javasolják, hogy az áttörés lehetőség szerint a profil sík részébe essen, a kéményeknél és más nagyobb szerkezeteknél pedig rendszerhez illő szegélyezés készüljön. A bevonatos acéllemezek sarokcsiszolóval történő vágása sem megfelelő, mert a hő és a szikrák károsíthatják a felületvédelmet, ami később korróziót indíthat el.
A tartószerkezetet nem szabad a helyszínen „hozzáigazítani” az áttöréshez
Egy kisebb cső sok esetben elvezethető két szarufa között. Kéménynél vagy nagyobb légtechnikai áttörésnél viszont gyakran kiváltásra van szükség. A kiváltás lényege, hogy az átvágott vagy megszakított elem terheit a szomszédos, megfelelő teherbírású szerkezeti elemekre vezetik át.
Szarufa, fogópár, szelemen vagy tetőrács bármely elemének átvágása előtt statikus tervező bevonása indokolt. Ez különösen fontos szeglemezes rácsostartóknál, amelyeknél egy látszólag jelentéktelen övrész vagy rácsrúd kivágása az egész tartó működését megváltoztathatja. Az ilyen szerkezeteket nem lehet hagyományos ácsgyakorlat alapján, néhány mellé szegezett pallóval biztonságosan átalakítani.
Napelemes rendszernél a tartószerkezetet nemcsak a panelek saját tömege terheli. Figyelembe kell venni a szél szívóhatását, a hóterhet, a rögzítések helyi erőhatásait és a meglévő tető állapotát. A hóterhek szerkezeti meghatározásának aktuális szabványi hátterét az MSZ EN 1991-1-3:2025 adja, de a konkrét rögzítési kiosztásnál a tető alakja, hajlásszöge, magassága, földrajzi helye és a modulmező elhelyezkedése is számít.
A kiváltott nyílás körül maradjon annyi hely, hogy a fóliák, mandzsetták és bádogelemek szerelhetők legyenek. Egy papíron éppen elférő szerkezet a valóságban nem feltétlenül tömíthető megfelelően. Ha például a kémény oldala közvetlenül a szarufához ér, nem marad hely sem a rendszer előírt tűzvédelmi távolságának, sem a fóliacsatlakozásnak.
Így épül fel egy tartós tetőáttörés
A munkát célszerű száraz próbával kezdeni. Az áttörőelemet vagy annak sablonját a tervezett helyre kell illeszteni, majd ellenőrizni kell a külső fedéselemek kiosztását és a belső szerkezeti helyzetet. A cserép csak ezután bontható vissza, a lemezfedés pedig csak a végleges méretek ismeretében vágható meg.
A szerkezeti nyílás elkészítése után először az áttörőelem stabil rögzítéséről kell gondoskodni. A szellőzőcső nem lóghat kizárólag a tetőkivezető idomon, és a napelemes kábelátvezető sem használható a kábelköteg mechanikai megtartására. A csöveket, vezetékeket és tartószerkezeteket külön meg kell fogni, hogy a szél, a hőtágulás vagy a karbantartás során fellépő erők ne a vízzáró gallért terheljék.
Ezután következik az alátéthéjazat csatlakoztatása. Az áttörés felső, gerinc felőli oldalán olyan kialakítás szükséges, amely a lefolyó vizet nem a cső vagy a kémény mögé gyűjti, hanem két oldalra tereli. Nagyobb szélességnél ehhez külön fóliavályú vagy merev vízterelő elem készülhet. A mandzsettának ráncmentesen, tiszta és megfelelően előkészített felületre kell tapadnia.
A belső oldalon külön légzáró kapcsolat készül. A párafékező fóliát nem elegendő az áttörés közelében felhajtani vagy ásványgyapottal kitömni. A csőhöz, kéményhez vagy átvezetőhöz tartósan rugalmas és az adott felülettel kompatibilis mandzsetta, ragasztószalag vagy rendszer-ragasztó szükséges.
Végül a külső fedés és a szegélyezés készül el. A kialakításnak úgy kell működnie, hogy a víz gravitációsan, tömítőanyag közreműködése nélkül is kifelé és lefelé haladjon. A tömítőanyag a részlet kiegészítő biztonsági eleme lehet, de nem helyettesítheti az egymásra takaró lemezeket, kötényeket és fedéselemeket.
Kéményáttörés: a vízzárás mellett a tűzbiztonság is döntő
A kémény nem kezelhető közönséges szellőzőcsőként. A tetőszerkezeten történő átvezetését az adott égéstermék-elvezető rendszer teljesítményadatai, a tüzelőberendezés típusa, az égéstermék hőmérséklete, a nyomásviszonyok és az éghető szerkezetektől előírt távolság határozza meg.
A korszerű kéményrendszerek teljesítményjelölése tartalmazza ezeket az adatokat. Egy „T400 N1 W 3 G50” jelölésben például a T400 a hőmérsékleti osztályra, az N1 a nyomásosztályra, a W a nedves üzemmel szembeni ellenállásra, a 3 a korrózióállósági osztályra, a G50 pedig a koromtűzállóságra és az éghető anyagoktól tartandó távolságra utal. A tényleges távolságot mindig az adott rendszer teljesítménynyilatkozata és szerelési utasítása alapján kell meghatározni; más termék G- vagy O-besorolása eltérő lehet.
Ez azért fontos, mert egy fa szarufa, tetőléc, OSB lap, fólia vagy PUR-hab nem kerülhet automatikusan közvetlenül a kémény mellé. A hézagot sem szabad tetszőleges szigetelőanyaggal kitömni. Kizárólag olyan átvezetési rendszer, hőszigetelő elem és burkolat alkalmazható, amelyet a kémény gyártója az adott összeállításhoz engedélyez.
A kémény és a tetőszerkezet mozgását el kell választani
A tető faszerkezete a nedvesség és a hőmérséklet változására mozog, a kémény pedig saját alapra vagy más teherhordó szerkezetre támaszkodik. A kettőt nem szabad mereven összeékelni. A tető nem tarthatja meg a kéményt, a kémény pedig nem válhat a szarufák kényszerű támaszává.
A tető fölé nyúló szakasz állékonyságát külön ellenőrizni kell. A megengedett szabadon álló magasság nem általános, minden kéménytípusra érvényes szám. Egyes rendszerek szerelési útmutatója például megerősítés nélkül legfeljebb egy méteres tető feletti szabad magasságot enged meg, efölött külön merevítőkészletet ír elő. Ez kizárólag az adott termékre vonatkozó példa, más kéménynél eltérő határérték lehet.
A kéményszegély helyes rétegrendje
Cserépfedésnél a külső szegélyezés alsó kötényből, két oldalsó elemből és felső, gerinc felőli vízterelő részből áll. Az alsó kötény a kémény elé érkező vizet a fedés felszínére vezeti. Az oldalsó elemeket a cserepek közé vagy fölé, rendszerfüggő takarással kell beépíteni. A felső elem feladata, hogy a kémény mögött leérkező vizet két irányba elossza.
Széles kéménynél vagy hosszú, nagy vízterhelésű tetősíkon célszerű kémény mögötti vízterelő nyerget kialakítani. Enélkül a víz, az avar és a hó a kémény felső oldalán feltorlódhat. A pangó nedvesség még jó minőségű tömítés mellett is gyorsítja az öregedést és növeli a visszaduzzadás veszélyét.
A kémény falán az ellenlemez vagy felső takaróprofil akadályozza meg, hogy a homlokzaton lefolyó víz a szegély mögé jusson. Vakolt kéménynél ezt nem szabad kizárólag a vakolatra kent tömítőcsíkkal megoldani. A lemez felső élét megfelelő horonyban, profilban vagy a kéményburkolat mögött kell kialakítani, majd a kapcsolatot rendszerkompatibilis anyaggal kell lezárni.
Az alátéthéjazatot a külső bádogozástól függetlenül fel kell vezetni a kémény körül. A gerinc felőli oldalon különösen fontos a víz oldalirányú elterelése. Egyes alátéthéjazati rendszerek legalább 15 centiméteres felhajtást határoznak meg az áttörések környezetében, ez azonban nem általános méretszabály: mindig a választott fólia- és kéményrendszer részletrajzát kell követni.
A kéményt nem szabad az ellenőrzés előtt végleg eltakarni
Új, felújított vagy átalakított égéstermék-elvezető használatba vétele előtt kéményseprőipari műszaki vizsgálat szükséges. Ugyanez vonatkozik a tüzelőberendezés cseréjére és a tüzelőanyag-váltásra is. Az új kéményt a hivatalos tájékoztatás szerint csak a helyszíni vizsgálatot követően szabad véglegesen eltakarni vagy burkolni.
Ez a kivitelezés szervezését is befolyásolja. A kémény körüli tetőrétegek készülhetnek időjárásálló állapotig, de a vizsgálandó kapcsolatoknak hozzáférhetőnek kell maradniuk. A burkoló, a tetőfedő és a kéményépítő munkáját ezért előre össze kell hangolni.

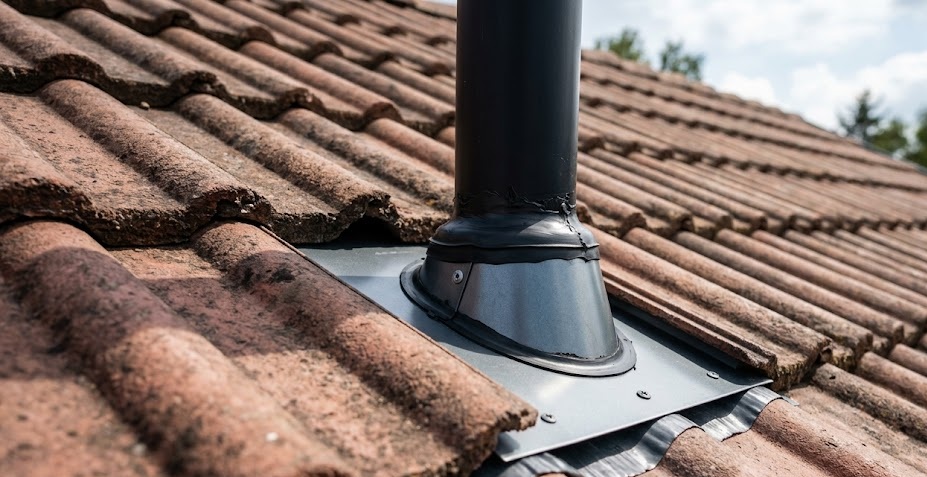

Szellőzőáttörés: a beázás mellett a páralecsapódásra is gondolni kell
A szellőzőkivezetés kívülről egyszerű csőnek látszik, de belül jelentős mennyiségű meleg, párás levegőt vezethet. Ha a légcsatorna a hideg padlástérben szigeteletlenül fut, a cső belső vagy külső felületén kondenzáció alakulhat ki. A lecsapódó víz visszafolyhat a ventilátorhoz, átáztathatja a mennyezetet, vagy a hőszigetelésbe csöpöghet.
A gép és a kültéri végpont közötti légcsatornákhoz ezért szigetelt rendszer alkalmazása indokolt. A gyártói megoldások kifejezetten szigetelt csatornákat kínálnak erre a szakaszra, a lapostetős kivezetések szerelési előírásai pedig külön figyelmeztetnek arra, hogy a csövet a kondenzáció megelőzése érdekében hőszigetelni kell.
Ne a tetőkivezető tartsa a csatornát
A függőleges csövet a födémhez, szarufához vagy külön tartószerkezethez kell rögzíteni. A tetőkivezető gallér feladata a vízzárás, nem pedig egy többméteres légcsatorna megtartása. A cső hőtágulása és a ventilátor rezgése sem adódhat át közvetlenül a fedéselemre.
A csatlakozásokat légtömören kell kialakítani, mert a szivárgó elszívóvezeték a párás levegőt éppen a tetőszerkezetbe juttathatja. A helyszíni tömítések minősége közvetlenül befolyásolja a rendszer tényleges működését és beszabályozhatóságát, ezért előnyösek a gyárilag tömített, ellenőrizhető csatlakozások.
A flexibilis alumínium- vagy műanyag cső rövid bekötésnél hasznos lehet, hosszú padlástéri szakaszon azonban könnyen belóg, összenyomódik és nagy légellenállást okoz. A mélyedésekben kondenzvíz gyűlhet össze. Hosszabb vezetéknél merev, megfelelően rögzített, hőszigetelt légcsatorna ad tartósabb megoldást.
A szellőzőcső nem végződhet a padláson
A fürdőszoba, WC, konyhai elszívás vagy központi szellőztetőrendszer elhasznált levegőjét a szabadba kell vezetni. A padlástérbe kifújt nedves levegő lehűl, majd a faanyagon, fólián és fedésen kicsapódik. Ez penészedést, faanyag-károsodást és a hőszigetelés teljesítményének romlását okozhatja.
A kültéri végpont helyét úgy kell megválasztani, hogy az elhasznált levegő lehetőleg ne kerüljön vissza légbevezetőhöz, nyitható tetőablakhoz vagy más frisslevegő-vételi ponthoz. Az előírt távolságokat és elhelyezést az adott rendszer légtechnikai terve, a kivezetés légmennyisége és az épület kialakítása alapján kell meghatározni; egyetlen általános távolság nem alkalmazható minden esetre.
A fedéshez illő átvezetőelemet kell választani
Cserép-, bitumenes zsindely-, trapézlemez- és korcolt lemezfedéshez eltérő kialakítású átvezetők tartoznak. A cserépfedéshez gyártott szellőzőcserép például a környező cserepekhez hasonlóan, takarással vezeti el a vizet. Egy csupasz műanyag cső köré kent vastag szilikonréteg nem nyújt azonos biztonságot.
Az átvezető talpe csak akkor fekszik fel megfelelően, ha illeszkedik a tető hajlásszögéhez és profiljához. A nem megfelelő hajlásszöghöz választott elem egyik oldalán felnyílhat, a másikon pedig megfeszülhet. Lapos tetőn a gallért a vízszigetelő rendszerhez kell hegeszteni vagy ragasztani, és a végső vízszigetelésnek a gyártó részlete szerint rá kell fednie az átvezető talpára.
Napelemes tetőáttörések: külön kell kezelni a rögzítést és a kábelbevezetést
A napelemes rendszernél két különböző csomóponttípus jelenik meg. Az egyik a tartószerkezet rögzítési pontja, például a tetőkampó vagy állókorchoz kapcsolódó bilincs. A másik a villamos vezetékek tetőn vagy tetőszerkezeten történő átvezetése. A kettő eltérő tervezési és tömítési megoldást igényel.
A napelemet nem a cserép tartja
Cserépfedésnél a tetőkampót a szarufához vagy az igazolt teherbírású aljzathoz kell rögzíteni. A cserép csupán időjárásvédő fedés, ezért nem szorulhat a kampó és a tetőléc közé úgy, hogy a modulmező terhelése ráadódjon.
Egy tetőkampós rendszer szerelési előírása például hat milliméteres hézagot követel meg a kampó és az alatta lévő cserép között, mert terheléskor a kampó lehajlása eltörheti a fedőelemet. Ugyanez az útmutató előírja, hogy a kampó a szarufához, statikailag méretezett hosszúságú facsavarokkal kapcsolódjon. Ezek a konkrét méretek egy adott rendszerhez tartoznak, de jól mutatják, miért nem lehet a kampókat pusztán tapasztalati kiosztással felszerelni.
Nagy hóterhelésnél vagy érzékeny cseréptípusnál egyes rendszerek fém helyettesítő cserepet írnak elő a kampó körül. Ez megszünteti a megcsiszolt kerámia- vagy betoncserép törésének kockázatát. Más rendszereknél megfelelően kialakított kivágással és előírt hézaggal is elérhető a szükséges biztonság. A részletet mindig a tartószerkezet gyártójának méretezése és szerelési útmutatója alapján kell kiválasztani.
A cserép megcsiszolásakor nem szabad annyi anyagot eltávolítani, hogy a fedőelem meggyengüljön vagy a vízvezető hornya megszakadjon. A kampó nem emelheti fel a felette fekvő cserepet sem, mert a nyitott hézagon porhó és csapóeső juthat a fedés alá.
A csavarozási pontoknál az alátéthéjazat is sérülhet
A kampók rögzítőcsavarjai és a szerelés közbeni járás megterhelhetik az alátéthéjazatot. Ha a csavar az ellenlécen vagy külön távtartón keresztül halad, a fólia átszúrását rendszerhez illő szegtömítő szalaggal vagy más jóváhagyott megoldással kell lezárni. A szegtömítő szalagok szerepe különösen nagy kis hajlásszögű, fokozott vízbiztonságot igénylő tetőknél.
Ha a régi alátétfólia rideg, szakadozott vagy már eleve hiányos, a napelemszerelés előtt tetőfedői állapotfelmérés szükséges. A modulok felhelyezése után az érintett tetőfelület nehezebben hozzáférhető, ezért a meglévő hibák kijavítása utólag jóval költségesebb.
A kábeleket külön átvezetőelemen kell bevinni
A DC-kábelek tető alá vezetésére külön kábelátvezető cserép, lemezfedéshez készült tömítőtalp vagy membránnal kompatibilis kábelmandzsetta használható. A kábelköteget nem célszerű egy megemelt cserép alatt, purhabbal vagy tömítőmasszával körbezárva bevezetni.
A külső elem alatt az alátéthéjazathoz is vízzáró gallér szükséges, a belső oldalon pedig a légzáró-párafékező réteget kell külön lezárni. A kábel körül maradó hézag nem tölthető ki tetszőleges anyaggal, különösen akkor, ha a vezeték mozoghat vagy melegedhet.
A kábelvezetést úgy kell kialakítani, hogy ne feküdjön a cserepeken, ne lógjon a víz útjába és ne képezzen olyan hurkot, amelyben tartósan víz állhat. A vezetékeket ultraibolya sugárzásnak és kültéri igénybevételnek megfelelő rögzítőelemekkel kell a tartósínhez vagy más engedélyezett szerkezethez fogatni.
A DC-vezeték tűzvédelmi szempontból is különleges
A napelemek fény hatására a hálózati főkapcsoló lekapcsolása után is termelhetnek egyenfeszültséget. Emiatt a tetőről az inverterhez vezető DC-szakasz nyomvonalát már az építészeti és tetőfedési tervezés során össze kell hangolni a tűzvédelmi követelményekkel.
A 2026. február 1-jétől érvényes TvMI 7.7 a napelemes rendszereknél foglalkozik az AC- és DC-oldali tűzeseti lekapcsolással, a DC-vezetékek épületbe való belépési helyével és az épületen belüli nyomvonallal. A részletek függnek a vezeték elhelyezésétől, az inverter helyétől és az épület kialakításától, ezért a tetőn kialakított kábelátvezetés helye nem dönthető el kizárólag a legrövidebb szerelési út alapján.
A napelemes rendszer villám- és túlfeszültség-védelme szintén hatással lehet a tetőn lévő szerelésre. Az aktuális irányelv szerint egy új napelemes rendszer szükségessé teheti a meglévő villámvédelmi rendszer módosítását. A fémtartók földelését, a potenciálkiegyenlítítést, a felfogóktól tartandó biztonsági távolságot és a túlfeszültség-védelmet villámvédelmi és villamos tervezés alapján kell kialakítani.
A napelemes rendszer villamos kialakításának egyik releváns szabványi dokumentuma az MSZ HD 60364-7-712:2016, amely a PV-moduloktól a felhasználói berendezés vagy hálózati csatlakozás táppontjáig terjedő villamos berendezésre vonatkozik. A kábelkivezetés, az inverter, a leválasztás és a védelmi eszközök ezért egyetlen összehangolt rendszer részei.
A napelemek nem akadályozhatják a kémény megközelítését
Gyakori tervezési hiba, hogy a modulmező teljesen körbezárja a kéményt vagy a tetőkibúvót. Ettől ugyan néhány panellel több férhet el, később azonban nehézzé vagy veszélyessé válhat a kémény ellenőrzése, a szegélyezés javítása és a tető karbantartása.
A modulok kiosztásakor meg kell tartani a szükséges közlekedési és szerelési sávokat. Biztosítani kell a tetőkibúvó használatát, a kéményseprői megközelítést, a hófogók, ereszcsatorna és villámvédelmi elemek karbantarthatóságát. A kémény körül maradó helynek a szegélybádog cseréjét is lehetővé kell tennie anélkül, hogy a teljes modulmezőt le kellene bontani.
A panelek elhelyezésénél településképi, helyi építési és örökségvédelmi követelmények is felmerülhetnek. A közterületről látható tetőfelületen a napelemek rendezett geometriájára és tetőfelülethez igazodó elhelyezésére országos és helyi előírások is vonatkozhatnak, védett épületnél pedig további korlátozásokkal kell számolni.
Melyik fedésnél mire kell különösen figyelni?
| Tetőfedés | Legfontosabb gyakorlati szempont |
|---|---|
| Kerámia- vagy betoncserép | Profilazonos átvezetőelem, megfelelő átfedés, a kampó ne terhelje és ne emelje meg a cserepet |
| Sík pala vagy hódfarkú cserép | Réteges, pikkelyszerű szegélyezés; a kis elemek miatt sok csatlakozás készül |
| Trapéz- és cserepeslemez | Profilhoz formált talp, megfelelő rögzítés és tömítőalátét; a bordák vízútját nem szabad lezárni |
| Korcolt lemez | Az áttörést a korckiosztással együtt kell megtervezni; a korc megszakítása külön bádogos részletet igényel |
| Bitumenes zsindely | Az átvezető talpa a megfelelő zsindelyrétegek közé kerül, nem egyszerűen a kész felületre |
| Lapos tető | A vízszigeteléshez rendszerazonos gallér, megfelelő felhajtási magasság és mechanikai rögzítés szükséges |
Lapos tetőn az áttörések helyét a lefolyóktól, összefolyó víz útjától és a várható vízszinttől függően kell meghatározni. A felhajtás magassága és a gallér kialakítása a vízszigetelő rendszer előírásától függ. A cső körül készített, helyszíni „bitumenes kupac” vagy tömítőmassza önmagában nem tekinthető tartós csomópontnak.
Fémlemez fedésnél az anyagok elektrokémiai összeférhetőségére is ügyelni kell. Nem minden alumínium-, réz-, horganyzott acél- és rozsdamentesacél-elem építhető közvetlenül egymás mellé. A nem megfelelő anyagpárosítás nedvesség jelenlétében korróziót indíthat el.
Miért nem elég a szilikon, a purhab vagy a bitumenes javítóanyag?
A rugalmas tömítőanyagoknak van helyük a tetőn, de általában csak egy megfelelően kialakított mechanikus és vízelvezető csomópont részeként. A tetőfedés jelentős hőmérséklet-ingadozásnak van kitéve. A fémlemez, a műanyag átvezető, a falazott kémény és a fa tetőszerkezet eltérő mértékben mozog, ezért egy vastag tömítőanyag-csomóban nagy alakváltozások keletkezhetnek.
A purhab nem külső vízszigetelő anyag. A napsugárzás károsítja, vizet vehet fel, és nem biztosít ellenőrzött tűzvédelmi kapcsolatot. Kémény környezetében csak akkor alkalmazható bármilyen hab vagy szigetelőanyag, ha annak használatát az adott kéményrendszer kifejezetten lehetővé teszi.
A bitumenes javítómassza rövid távon elfedhet egy repedést, de gyakran megnehezíti a későbbi szakszerű javítást. A vastag réteg alatt nem látható, honnan érkezik a víz, és az új szegélylemez sem kapcsolható tiszta, szilárd felülethez. A hibás részletet ezért lehetőség szerint fel kell bontani, majd a víz útját követő rétegrenddel újjáépíteni.
Tipikus hibák és felismerésük
| Tapasztalt jelenség | Valószínű ok és szükséges beavatkozás |
|---|---|
| Csak szeles esőben jelenik meg nedvesség | Nyitott oldalsó átfedés, felálló cserép vagy hibás felső szegély |
| Olvadáskor ázik be a kémény mögött | Hótorlasz, hiányzó vagy alulméretezett vízterelő nyereg |
| A padláson nedves a fólia, de a fedés alatt nincs egyértelmű nyom | Belső légzárási hiba és páralecsapódás is lehet |
| A szellőzőcsőből víz folyik vissza | Szigeteletlen cső, rossz lejtés vagy kondenzvíz-csapda |
| A napelemkampó mellett eltört a cserép | A kampó a cserepet terheli, nincs elegendő hézag vagy túl nagy a kampótávolság |
| A kábelátvezetés körül beázás látható | Nem rendszerazonos átvezető, hiányos alátéthéjazati mandzsetta vagy kábelmozgás |
| A kémény körül elszíneződik a faanyag | Beázás, kondenzáció vagy nem megfelelő hővédelmi távolság; azonnali szakvizsgálat szükséges |
| A tömítőanyag néhány év után elválik | A vízzárás kizárólag felületi ragasztásra épült, mechanikus szegélyezés nélkül |
A beázás helye nem feltétlenül esik egybe a hiba helyével. A víz az alátéthéjazaton, szarufán vagy légcsatornán több métert is haladhat, mielőtt lecsöpög. A hibafeltárást ezért nem szabad kizárólag a belső folt fölötti néhány cserépre korlátozni.
A vizsgálatot esőmentes időben, kívülről és a padlástérből is el kell végezni. Hasznos lehet a nedvesedési nyomok lefényképezése, a faanyag nedvességének műszeres ellenőrzése és szabályozott locsolási próba. A locsolást alulról felfelé, kisebb szakaszokban célszerű végezni, hogy meghatározható legyen, melyik csatlakozásnál lép be a víz. Elektromos berendezés és napelemes vezeték közelében ilyen vizsgálat csak megfelelő biztonsági intézkedések mellett végezhető.
Mit kell ellenőrizni az átadás előtt?
| Ellenőrzési pont | Elfogadható állapot |
|---|---|
| Tartószerkezet | Nincs engedély nélkül átvágott szarufa vagy rácsrúd; a kiváltás terv szerint készült |
| Külső fedés | A víz útja folyamatos, nincsenek visszafelé álló átfedések vagy nyitott hézagok |
| Alátéthéjazat | Az áttörés körül ráncmentes, összefüggő és gerinc felől vízterelő kialakítású |
| Belső légzárás | A fólia az áttöréshez körben, tartósan és ellenőrizhetően csatlakozik |
| Hőszigetelés | Nincsenek indokolatlan üregek; kéménynél az előírt védőtávolság megmarad |
| Kéményszegély | Alsó, oldalsó és felső vízterelő elemekből áll, nem csak tömítőmasszából |
| Szellőzőcsatorna | Rögzített, szükség szerint hőszigetelt, légtömör és nem lóg meg |
| Napelemes rögzítés | A kampó nem terheli a cserepet, a rögzítés a teherhordó szerkezethez kapcsolódik |
| Kábelátvezetés | Mechanikailag tehermentesített, vízzáró és belső oldalon légtömör |
| Karbantarthatóság | A kémény, tetőkibúvó, lefolyó és szegélyek biztonságosan megközelíthetők |
Az átadáskor érdemes fényképes dokumentációt készíteni még a cserepek visszahelyezése és a belső burkolatok lezárása előtt. A képeken látszódjon az alátéthéjazati csatlakozás, a rögzítési pont, a kábel vagy cső tehermentesítése és a légzáró kapcsolat. Egy későbbi javításnál ez lényegesen többet érhet, mint egy általános kivitelezői nyilatkozat.
A felhasznált átvezetőelemek, ragasztók, fóliák és szegélyek termékadatait is célszerű megőrizni. Egy tetőn nemcsak az anyag minősége, hanem az anyagok egymással való kompatibilitása határozza meg a tartósságot.
Mit végezhet el egy gyakorlott hobbi barkácsoló?
A tetőáttörés előkészítő felmérése házilag is elvégezhető. Meg lehet határozni a szarufák helyét, fel lehet jegyezni a tető hajlásszögét, a fedés típusát és az áttörés hozzávetőleges méreteit. A padlástérből ellenőrizhetők a régi nedvesedési nyomok, a fólia állapota és a hozzáférési lehetőség.
A cserepek óvatos visszabontása és egyes belső előkészítő munkák megfelelő tapasztalattal szintén elvégezhetők. Munkavédelmi szempontból azonban már egy alacsony családi ház teteje is veszélyes munkaterület. Biztonságos feljutás, leesés elleni védelem és megfelelő állvány vagy tetőjárda nélkül nem szabad tetőmunkába kezdeni.
A szarufák, tetőrácsok és más teherhordó elemek átvágását, a kémény módosítását, a lemezszegélyezést, valamint a napelemes rendszer villamos bekötését szakemberre kell bízni. Ugyanez igaz arra az esetre, amikor az alátéthéjazat típusa vagy állapota nem azonosítható, illetve a tetőn több szakág csomópontja találkozik.
A legjobb házi segítség sokszor nem maga a kivitelezés, hanem az alapos ellenőrzés. Érdemes megkérdezni, hogyan vezetik el a vizet az áttörés felső oldalán, hol készül az alátéthéjazati gallér, hogyan zárják le belül a párafékező fóliát, mi viseli a szerkezet terhét, és hogyan lesz a csomópont később hozzáférhető.
Mikor kell mindenképpen tervezőt vagy szakági kivitelezőt bevonni?
Statikus szükséges, amikor szarufát, szelemenrészt vagy rácsostartót kell megszakítani, amikor a kémény tető feletti szakaszának állékonysága kérdéses, illetve amikor a napelemes rendszerhez nem igazolható a meglévő tető teherbírása.
Kéménytervező, gépész és kéményseprői egyeztetés szükséges új vagy átalakított égéstermék-elvezetőnél. A releváns műszaki háttérhez tartozik többek között az MSZ EN 1443:2019 általános kéményszabvány, valamint az égéstermék-elvezetők tervezésére, szerelésére és üzembe helyezésére vonatkozó EN 15287 szabványsorozat.
Légtechnikai tervező bevonása indokolt, ha központi szellőztetőrendszer, nagy teljesítményű konyhai elszívás vagy több ágból összeálló hálózat készül. Ilyenkor a csőátmérő, a nyomásveszteség, a hangterhelés, a kondenzáció és a kültéri végpont elhelyezése együtt határozza meg a működést.
Napelemes rendszer esetén a tartószerkezeti méretezést, a villamos kialakítást, a tűzeseti lekapcsolást, a földelést, a potenciálkiegyenlítést és a villámvédelmi kapcsolatot összehangoltan kell kezelni. A tetőfedő, a tartószerkezet-szerelő és a villanyszerelő munkája itt nem választható el élesen egymástól.
A jó tetőáttörés javítható és karbantartható marad
Még a tökéletesen elkészített csomópontot is ellenőrizni kell. A kémény mellett összegyűlhet avar, a szellőzőkivezetés rácsa eltömődhet, a napelemes kábelrögzítés meglazulhat, a tömítőanyag pedig öregedhet. Nagy vihar, jégverés, tetőn végzett szerelés vagy jelentős hóterhelés után érdemes célzott szemlét tartani.
A tartós részlet nem azt jelenti, hogy soha nem kell hozzányúlni, hanem azt, hogy az egyes elemei hozzáférhetők és szükség esetén cserélhetők. A bádogszegélyt ne takarja eltávolíthatatlan homlokzatburkolat, a szellőzőcsatorna csatlakozásához legyen revíziós hozzáférés, a napelemes modulmező pedig ne zárja el teljesen a tető fontos szerkezeteit.
A tetőáttörések kivitelezésének legfontosabb szabálya egyszerűen megfogalmazható: ne a tömítőanyag állítsa meg a vizet, hanem a helyesen kialakított rétegrend vezesse el. Ha emellett a tartószerkezeti rögzítés, a belső légzárás, a hővédelem, a tűzbiztonság és a későbbi karbantarthatóság is megoldott, az áttörés nem a tető szükségszerű gyenge pontja lesz, hanem ellenőrizhető és tartós épületszerkezeti csomópont.
