A grafitos hőszigetelés az elmúlt években a családi házak energetikai korszerűsítésének egyik leggyakrabban emlegetett anyaga lett. Sokan egyszerűen „jobb hungarocellként” tekintenek rá, mások pedig attól tartanak, hogy a sötét színű lapok túl kényesek vagy túlságosan felmelegszenek a homlokzaton. Mindkét vélekedésben van némi igazság, de a teljes kép ennél jóval árnyaltabb.
A grafitos polisztirol alapvetően ugyanabba az anyagcsaládba tartozik, mint a hagyományos fehér EPS. A különbséget a gyártás során hozzáadott finom grafitrészecskék jelentik. Ezek mérséklik az anyagon belüli hősugárzást, így a szürke lap azonos vastagság mellett kedvezőbb hőszigetelő képességet nyújt.
Ez a gyakorlatban kétféle előnyt adhat. Választható vékonyabb szigetelés ugyanahhoz a hőtechnikai teljesítményhez, vagy megtartható a tervezett vastagság, és így jobb hőszigetelés érhető el. Az, hogy egy konkrét épületnél melyik megközelítés célszerűbb, a falazattól, a nyílászáróktól, az eresz kialakításától, a költségkerettől és az energetikai céltól egyaránt függ.
Fontos azonban már az elején tisztázni, hogy a grafitos lap önmagában még nem jelent tartós és hibamentes homlokzatot. A ragasztó, a dűbelek, az üvegszövet háló, az alapréteg, a vakolat, a profilok és a csomópontok együtt alkotnak hőszigetelő rendszert. A rendszer minősége ezért legalább olyan fontos, mint a közepébe kerülő szürke szigetelőanyag.
Mitől szigetel jobban a grafitos EPS?
A hagyományos EPS hőszigetelő képességét elsősorban a cellaszerkezetében bezárt levegő biztosítja. A grafitos változatnál ehhez társulnak azok az apró grafitrészecskék, amelyek elnyelik vagy visszaverik az infravörös hősugárzás egy részét. Ennek köszönhetően kevesebb hő képes áthaladni a lemez anyagán.
A különbséget a termékadatlapokon szereplő hővezetési tényező mutatja meg. Minél alacsonyabb ez az érték, annál jobb az anyag hőszigetelő képessége. Egy jelenleg forgalmazott grafitos homlokzati EPS-lemez közölt hővezetési tényezője jellemzően 0,031 W/mK körül alakul, míg egy hagyományos fehér homlokzati EPS esetében körülbelül 0,038 W/mK érték is gyakori. A pontos adatot mindig a kiválasztott termék teljesítménynyilatkozatában kell ellenőrizni.
A javulás tehát nem pusztán marketingmegfogalmazás. A grafit valóban csökkenti a hővezetést, különösen az anyag belsejében zajló sugárzásos hőátadás mérséklésével. A BASF saját grafitos EPS-alapanyagánál a hagyományos EPS-hez viszonyítva akár körülbelül húszszázalékos szigetelési teljesítményjavulást is közöl.
Ugyanakkor a „húsz százalékkal jobb” állítást nem szabad úgy értelmezni, hogy a teljes épület energiafogyasztása automatikusan húsz százalékkal csökken. A fűtési és hűtési igényt a tető, a padló, a nyílászárók, a légzárás, a hőhidak, a gépészet és a használati szokások is befolyásolják. A javulás elsődlegesen magára a hőszigetelő rétegre vonatkozik.
| Tulajdonság | Grafitos EPS | Fehér EPS | Kőzetgyapot |
|---|---|---|---|
| Jellemző hővezetési tényező | körülbelül 0,031 W/mK | körülbelül 0,038 W/mK | körülbelül 0,035–0,036 W/mK |
| Szükséges rétegvastagság | Azonos hőszigetelő képességhez kisebb | Azonos teljesítményhez nagyobb | A választott terméktől és rendszertől függ |
| Tűzvédelmi tulajdonság | Éghető hőszigetelő anyag | Éghető hőszigetelő anyag | Nem éghető alapanyagú hőszigetelés |
| Kivitelezési sajátosság | Erős napsütésben fokozott védelem szükséges | Kevésbé érzékeny a napsugárzás miatti felmelegedésre | Nagyobb tömegű, ezért eltérő rögzítést igényelhet |
| Jellemző alkalmazási terület | Energiahatékony felújítások és korlátozott hely | Általános homlokzati hőszigetelés | Tűzvédelmi, akusztikai vagy páraáteresztési szempontból érzékeny homlokzatok |
A táblázat termékpéldák adatait mutatja, nem minden gyártó valamennyi termékére érvényes általános minősítés. A grafitos és fehér EPS tűzzel szembeni viselkedése rendszerint azonos termékosztályba tartozik, miközben a homlokzati kőzetgyapot lemezek között A1-es, nem éghető termékek is elérhetők.
Mennyivel lehet vékonyabb a grafitos szigetelés?
Az egyik leggyakrabban feltett kérdés, hogy hány centiméter grafitos szigetelés felel meg egy adott vastagságú fehér EPS-nek. Erre csak a konkrét termékek hővezetési tényezőjének ismeretében adható pontos válasz, de a 0,031 és 0,038 W/mK értékek alapján jól érzékelhető a különbség.
Az összehasonlítás lényege, hogy azonos hőellenálláshoz a jobb hővezetési tényezővel rendelkező anyagból kisebb vastagság is elegendő. Ez nem jelenti azt, hogy minden épületen érdemes automatikusan csökkenteni a rétegvastagságot. Sok esetben előnyösebb ugyanazt a vastagságot grafitos anyagból elkészíteni, és ezzel tartalékot teremteni az épület energetikai teljesítményében.
| Grafitos EPS vastagsága | Hasonló hőszigetelő képességű fehér EPS |
|---|---|
| 8 cm | körülbelül 9,8 cm |
| 10 cm | körülbelül 12,3 cm |
| 12 cm | körülbelül 14,7 cm |
| 14 cm | körülbelül 17,2 cm |
| 15 cm | körülbelül 18,4 cm |
| 16 cm | körülbelül 19,6 cm |
| 18 cm | körülbelül 22,1 cm |
| 20 cm | körülbelül 24,5 cm |
Az értékek kerekített számítások, amelyek 0,031 W/mK hővezetési tényezőjű grafitos és 0,038 W/mK értékű fehér EPS-t hasonlítanak össze. Más termékváltozatoknál az eredmény eltérhet, ezért kivitelezés előtt nem a szín, hanem a teljesítménynyilatkozatban szereplő adat alapján kell tervezni.
A vékonyabb rétegrend különösen olyan felújításoknál értékes, ahol szűk az ereszkiülés, kevés hely marad a járda mellett, közel van a telekhatár, vagy a nyílászárók körül nem szeretnének túl mély kávákat kialakítani. A szigetelés vastagságának néhány centiméteres csökkentése ilyen helyzetekben látványos építészeti és részletképzési előnyt adhat.
Nem érdemes azonban kizárólag azért vékonyabb anyagot választani, mert az grafitos. A hőszigetelési munkák jelentős része nem a táblák árából, hanem az állványozásból, a munkadíjból, a ragasztásból, a hálózásból, a vakolásból, a párkányokból és a különféle kiegészítőkből áll. Ha már egyszer elkészül a teljes rendszer, néhány centiméter többletvastagság sokszor aránytalanul nagy hosszú távú előnyt adhat a viszonylag mérsékelt többletköltséghez képest.
Milyen épületeknél előnyös a grafitos hőszigetelés?
A grafitos EPS különösen jól használható olyan családi házaknál, amelyeknél magas energetikai színvonalat szeretnének elérni, de a homlokzaton korlátozott hely áll rendelkezésre. Régi épületek felújításakor gyakran a tető túlnyúlása, az ablakpárkányok mélysége vagy a keskeny oldalkert szab határt a szigetelés vastagságának. Ilyenkor a kedvezőbb hővezetési tényező valódi tervezési szabadságot jelent.
Új építésű, alacsony energiaigényű házaknál szintén gyakori választás. Azonos vastagság mellett javítható vele a külső fal hőtechnikai teljesítménye, ami megkönnyítheti az épület egészére meghatározott energetikai cél teljesítését. Ettől azonban a nyílászáró-csatlakozások, koszorúk, áthidalók, erkélyek és lábazatok hőhídjait még ugyanúgy gondosan meg kell tervezni.
A grafitos lap nemcsak családi házakon használható. Társasházaknál, középületeknél és egyéb nagyobb épületeknél is alkalmazható, amennyiben a kiválasztott homlokzati rendszer megfelel az adott épületre vonatkozó tűzvédelmi, mechanikai és kivitelezési követelményeknek. Ilyen esetekben különösen fontos, hogy ne önálló lapokból és különböző gyártóktól összeválogatott anyagokból épüljön fel a homlokzat.
A grafitos homlokzati EPS-t általában a lábazat felett, nedvességtől védett szerkezetben használják. Talajjal érintkező falakhoz, víznek kitett lábazathoz vagy nagy mechanikai terhelésű padlószerkezethez más típusú, az adott felhasználásra minősített termék szükséges. Egy homlokzati EPS-lemezt ezért nem szabad pusztán jó hővezetési tényezője miatt a pincefal vagy a lábazat teljes felületére betervezni.
Miért érzékenyebb a napsütésre?
A grafitos EPS egyik legfontosabb kivitelezési sajátossága a sötét színéből adódik. A szürke felület a közvetlen napsugárzás hatására sokkal gyorsabban és erősebben felmelegedhet, mint a hagyományos fehér polisztirol. A lapok közvetlen környezete közben akár hűvösebb is maradhat, így jelentős hőmérséklet-különbségek alakulhatnak ki az anyagban.
Ez a felmelegedés méretváltozást, vetemedést vagy a már felragasztott táblák elmozdulását okozhatja. Szélsőséges esetben a lapok közötti hézagok is megnyílhatnak. A probléma nem azt jelenti, hogy a grafitos EPS a kész homlokzaton megbízhatatlan lenne, hanem azt, hogy a kivitelezés időszakában gondosabb védelmet igényel.
A gyakorlatban az állványhálós árnyékolás, a megfelelő munkaszervezés és a lapok gyors továbbdolgozása jelenti a legfontosabb védelmet. A táblákat tároláskor és beépítéskor sem célszerű tartósan közvetlen napsütésnek vagy sugárzó hőnek kitenni. A szakmai útmutatók arra is figyelmeztetnek, hogy a lapokat ne ragasszák túlzottan felmelegedett falra.
Erre a problémára fejlesztették ki a világos, fényvisszaverő bevonattal ellátott grafitos táblákat. Ezeknél a fal felé a bevonat nélküli oldal kerül, míg a világos külső felület csökkenti a napsugárzásból származó felmelegedést. A bevonat azonban nem helyettesíti a szakszerű árnyékolást, csupán nagyobb kivitelezési biztonságot ad.

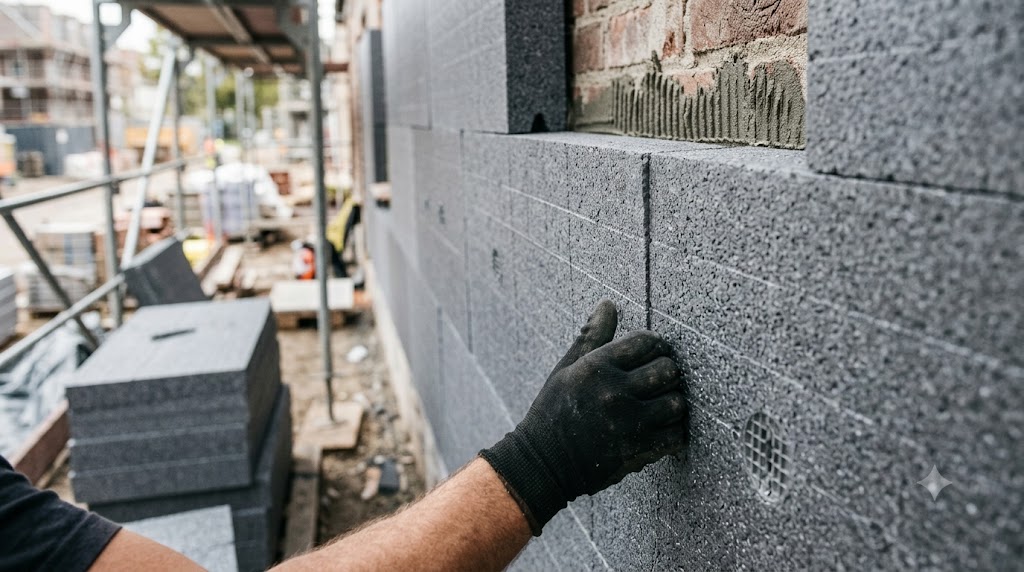

A kivitelezésen múlik a rendszer valódi teljesítménye
Egy rosszul felragasztott, hézagos vagy hibásan hálózott grafitos rendszer gyengébben működhet, mint egy gondosan elkészített hagyományos EPS-homlokzat. A névleges hővezetési tényező csak akkor jelent valódi előnyt, ha a szigetelés folytonos, a táblák szorosan csatlakoznak, és a csomópontoknál sem maradnak jelentős hőhidak.

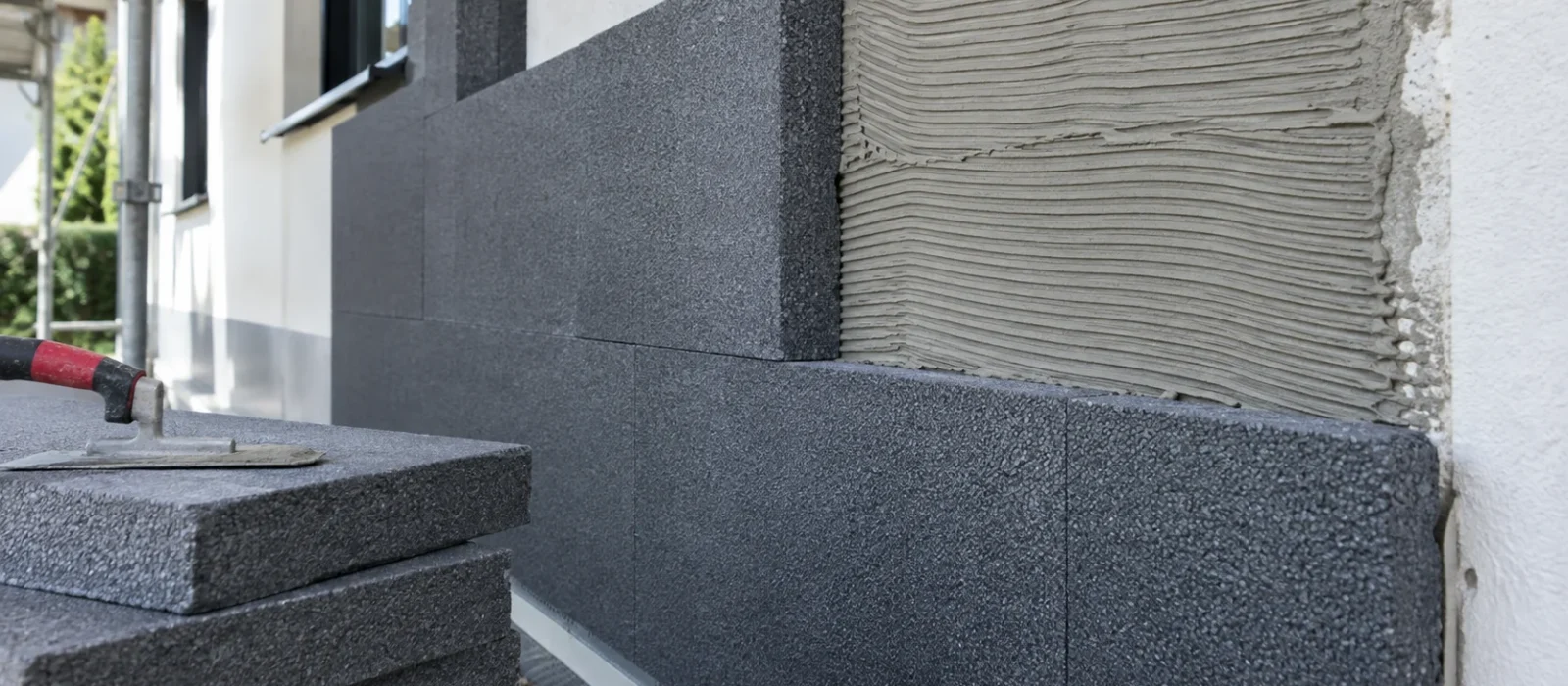

A fogadófelületnek stabilnak, száraznak, megfelelően síknak és teherbírónak kell lennie. A málló vakolatot, laza festékréteget vagy szennyeződést nem lehet egyszerűen eltakarni a hőszigeteléssel. A ragasztó tapadása mindig a meglévő felület minőségétől függ, ezért a homlokzat előkészítése nem mellékes munkafázis.
A lapokat kötésben kell elhelyezni, és a nyílások sarkainál kerülni kell, hogy a táblák illesztése közvetlenül a sarok folytatásába essen. Az ablakok és ajtók körül kialakuló feszültségek miatt itt különösen fontos a megfelelő táblakiosztás, az átlós hálóerősítés és a csatlakozóprofilok használata.
A dűbelezés szükségességét, a rögzítők számát és hosszát nem szabad kizárólag megszokásból meghatározni. Figyelembe kell venni a falazat anyagát, a meglévő vakolatot, az épület magasságát, a szélszívást, a szigetelés vastagságát és a választott rendszer előírásait. A túl rövid vagy nem megfelelő alapanyaghoz választott dűbel csak látszólagos biztonságot ad.
| Kivitelezési hiba | Lehetséges következmény | Helyes megoldás |
|---|---|---|
| A táblák tartósan közvetlen napsütésben maradnak | Erős felmelegedés, méretváltozás vagy alakváltozás | Árnyékoló háló használata és a munkafelület megfelelő ütemezése |
| Nem megfelelő ragasztási technika | Üregek, gyengébb tapadás és egyenetlen felület | A rendszer előírásának megfelelő ragasztási mód alkalmazása |
| A táblák hézagos elhelyezése | Hőhidak és a vakolaton megjelenő rajzolat | Szoros illesztés és a nagyobb hézagok megfelelő hőszigetelő anyaggal történő kitöltése |
| A táblacsatlakozások nem kötésben készülnek | Repedésveszély és gyengébb felületi stabilitás | A táblák eltolással, kötésben történő elhelyezése |
| A nyílások sarkainál futnak össze a táblák illesztései | Átlós repedések jelenhetnek meg | A nyílások körül szabott, megfelelő alakú táblák alkalmazása |
| Különböző gyártók nem összehangolt elemeinek használata | Bizonytalan rendszerteljesítmény és kompatibilitási problémák | Bevizsgált, egységes homlokzati hőszigetelő rendszer alkalmazása |
Az európai szakmai álláspont szerint a külső hőszigetelő rendszer teljesítménye akkor garantálható, ha a meghatározott komponensek egy rendszerből származnak, és azokat a rendszer gyártójának előírásai szerint építik be. A különböző gyártók ragasztóinak, hálóinak, vakolatainak és kiegészítőinek esetleges összekeverése ezért nem pusztán garanciális kérdés, hanem műszaki kockázat is.
Grafitos hőszigetelés és a falak páravándorlása
A homlokzati hőszigetelés körül gyakran előkerül a „fal lélegzése” kifejezés. A fal azonban nem úgy szellőzik, mint egy nyitott ablak. A beltéri páraterhelés döntő részét megfelelő szellőztetéssel vagy szabályozott gépi szellőzéssel kell eltávolítani, nem pedig a falszerkezeten keresztül.
A grafitos EPS páratechnikai tulajdonságai alapvetően a hagyományos EPS-éhez állnak közel. A szürke színt adó grafit elsődlegesen a hőszigetelő teljesítményt módosítja, nem alakítja az anyagot különösen páraáteresztő szigeteléssé. Hogy egy adott falon biztonságosan alkalmazható-e, azt a teljes rétegrend, a meglévő fal nedvességi állapota és az épület használata alapján kell megítélni.
Egy jól megtervezett külső hőszigetelés általában kedvezően hat a fal nedvességi viszonyaira, mert télen melegebben tartja a teherhordó falazatot és annak belső felületét. A magasabb belső felületi hőmérséklet csökkentheti a páralecsapódás és a penészesedés kockázatát. Ez azonban csak akkor igaz, ha nincs tartós beázás, felszívódó talajnedvesség vagy egyéb szerkezeti nedvesedés.
A már eleve vizes falat nem szabad egyszerűen hőszigetelés mögé zárni. Először a nedvesség forrását kell feltárni és megszüntetni. A hibás eresz, a sérült vakolat, a rossz lábazati vízszigetelés vagy a csőtörés kezelését egyetlen homlokzati rendszer sem képes kiváltani.
Tűzvédelmi szempontból mire kell figyelni?
A grafitos EPS a grafitadaléktól nem válik nem éghető anyaggá. A jelenlegi homlokzati termékek között gyakori az EN 13501-1 szerinti E tűzvédelmi osztály, ugyanúgy, mint a hagyományos homlokzati EPS-lemezeknél. A kőzetgyapot homlokzati lemezek között ezzel szemben A1 osztályú, nem éghető termékek is találhatók.
A szigetelőlap termékosztálya és a kész homlokzati rendszer tűzzel szembeni viselkedése nem ugyanaz. A ragasztóval, alapréteggel, hálóval és vakolattal együtt vizsgált rendszer más besorolást érhet el, mint a csupasz EPS-lemez. Ezért a döntést nem lehet kizárólag egyetlen termékadat alapján meghozni.
Családi házaknál is bevizsgált homlokzati rendszert kell alkalmazni, nagyobb épületeknél pedig különösen fontos a tűzvédelmi tervezés. Az épület magassága, rendeltetése, homlokzati nyílásai és a menekülési feltételek befolyásolhatják, milyen szigetelőanyag és milyen tűzvédelmi részletképzés használható.
A „grafitos vagy kőzetgyapot” kérdés ezért nem kizárólag hőszigetelési összehasonlítás. Ha a lehető legkisebb rétegvastagság és a kedvező hővezetési tényező a fő cél, a grafitos EPS erős választás. Ha a nem éghetőség, a hangszigetelés vagy a nagyobb páraáteresztő képesség kerül előtérbe, a kőzetgyapot rendszer előnyei lehetnek meghatározók.
Tartós marad-e évtizedeken keresztül?
A megfelelően beépített EPS-alapú homlokzati rendszerek hosszú távú alkalmazásáról több évtizedes európai tapasztalat áll rendelkezésre. A külső hőszigetelő rendszereket már az 1950-es évek végétől használják, és a vizsgált, megfelelően kivitelezett homlokzatok között ötven év körüli vagy ennél hosszabb élettartamú rendszerek is vannak.
A tartósság azonban nem azt jelenti, hogy a homlokzat semmilyen karbantartást nem igényel. A vékonyvakolat elszíneződhet, algásodhat, mechanikailag megsérülhet, vagy idővel felújító festést igényelhet. Az eresz, a párkányok, a csatlakozó tömítések és a csapadékvíz-elvezetés állapotát rendszeresen ellenőrizni kell.
A rendszer élettartamát leggyakrabban nem a grafitos szigetelőmag természetes öregedése rövidíti meg, hanem a víz bejutása, a hibás csomópont, a gyenge alapfelület vagy a nem megfelelő kivitelezés. Egy rosszul kialakított ablakpárkány vagy ereszcsatlakozás éveken keresztül juttathat nedvességet a homlokzatba, és végül látványos károsodást okozhat.
A sérülések helyi javítása megoldható, de az eredeti vakolatszín és felületi struktúra pontos helyreállítása nem mindig egyszerű. Érdemes ezért már a kivitelezés során dokumentálni a felhasznált rendszer nevét, a vakolat típusát, a színkódot és a termékeket. Egy későbbi javításnál ezek az adatok sok kellemetlenséget megelőzhetnek.
Mikor jó döntés, és mikor érdemes más anyagot választani?
| Építési helyzet | A grafitos EPS megítélése | Fontos szempont |
|---|---|---|
| Korlátozott hely áll rendelkezésre a hőszigetelés számára | Kifejezetten előnyös lehet | Kisebb vastagsággal is kedvező hőszigetelő képesség érhető el |
| Mély eresz vagy szűk telekhatár korlátozza a homlokzat vastagítását | Jó megoldást jelenthet | A csomópontokat és a jogszabályi távolságokat előre ellenőrizni kell |
| Energetikai korszerűsítés készül | Gyakran gazdaságos választás | Nemcsak az anyagárat, hanem a teljes rendszer költségét kell vizsgálni |
| Erősen tagolt vagy sok nyílással rendelkező homlokzatról van szó | Alkalmazható, de gondos tervezést igényel | A kávák, párkányok és csatlakozások kialakítása meghatározó |
| Fokozott tűzvédelmi követelmény áll fenn | Nem minden esetben ez az elsődleges választás | A teljes falszerkezetet és a homlokzati rendszer tűzvédelmi besorolását kell értékelni |
| A kivitelezés nyáron, erős napsütésben történik | Megfelelő védelemmel alkalmazható | Árnyékolásra és szervezett munkavégzésre van szükség |
A grafitos EPS akkor igazán jó választás, ha az épületnél valóban kihasználható a kedvezőbb hővezetési tényező. Különösen előnyös lehet szűk helyeken, energetikailag igényes új házaknál, valamint olyan felújításokon, ahol a hagyományos EPS-ből szükséges nagyobb vastagság nehezen lenne elhelyezhető.
Kevésbé egyértelmű a választás, amikor a tűzvédelem, a hangszigetelés vagy a fal különösen nyitott páratechnikai kialakítása az elsődleges szempont. Ilyenkor nem az a kérdés, hogy melyik anyag „jobb általában”, hanem az, hogy az adott épület követelményeihez melyik illeszkedik pontosabban.
Nemcsak a szigetelőlap vastagságát kell megtervezni
A homlokzati szigetelés valódi eredménye nem kizárólag a fal közepén mérhető. Ha az ablakkávák szigeteletlenek maradnak, a redőnytok körül hőhíd alakul ki, vagy a koszorú és a lábazat csatlakozása hibás, az épület továbbra is jelentős hőt veszíthet a problémás részleteken keresztül.
A vastagabb szigetelés miatt gyakran cserélni vagy toldani kell az ablakpárkányokat, át kell alakítani az eresz lefolyóit, a kültéri lámpák és előtetők rögzítését, valamint a gázvezetékek és egyéb szerelvények csatlakozásait. Ezeket célszerű még az anyagrendelés előtt megtervezni.
A homlokzatra később felszerelt nehezebb tárgyakat sem szabad közvetlenül a polisztirolra terhelni. A korlátokhoz, előtetőkhöz, kültéri gépekhez vagy nagyobb lámpatestekhez hőhídcsökkentett, teherhordó rögzítési megoldás szükséges. Az utólagos, átgondolatlan fúrás nemcsak a stabilitást, hanem a homlokzat vízzárását is veszélyeztetheti.
A grafitos hőszigetelés tehát nem csupán egy szürke lap megvásárlását jelenti. Egy olyan komplex épületfelújítás része, amelyben a hőtechnika, a nedvességvédelem, a tűzbiztonság, a rögzítéstechnika és az építészeti megjelenés egyszerre számít.
Megéri a grafitos hőszigetelés?
A grafitos EPS felára akkor térül meg a legjobban, ha kisebb vastagsággal kell magas hőszigetelési teljesítményt elérni, vagy ha a rendelkezésre álló hely korlátozott. Azonos vastagságnál is indokolt lehet, ha a cél a lehető legkisebb hőveszteség és az épület energiaigényének hosszú távú csökkentése.
Nem érdemes viszont kizárólag a hővezetési tényező alapján dönteni. Egy olcsóbb, de megfelelő vastagságban és kiváló minőségben kivitelezett fehér EPS-rendszer jobb eredményt adhat, mint egy drágább grafitos rendszer hibás ragasztással, megnyílt hézagokkal és rosszul kialakított csomópontokkal.
A kivitelező tapasztalata grafitos EPS esetében különösen fontos. Tudnia kell kezelni a napsugárzásból származó felmelegedést, megfelelően árnyékolnia kell az állványt, pontosan kell szabnia a táblákat, és követnie kell a rendszer gyártójának technológiai előírásait.
A legjobb megoldás ezért nem feltétlenül a legvastagabb, a legdrágább vagy a legalacsonyabb hővezetési tényezővel rendelkező termék. Az a rendszer tekinthető jó választásnak, amelyet az adott falazathoz, épülethez és használati körülményekhez terveztek, bevizsgált komponensekből építettek fel, és szakszerűen kiviteleztek.
A grafitos hőszigetelés ilyen feltételek mellett korszerű, hatékony és hosszú távon is megbízható megoldás. Különösen ott mutatja meg az előnyeit, ahol minden centiméter számít, de az energetikai teljesítményből nem szeretnének engedni.
